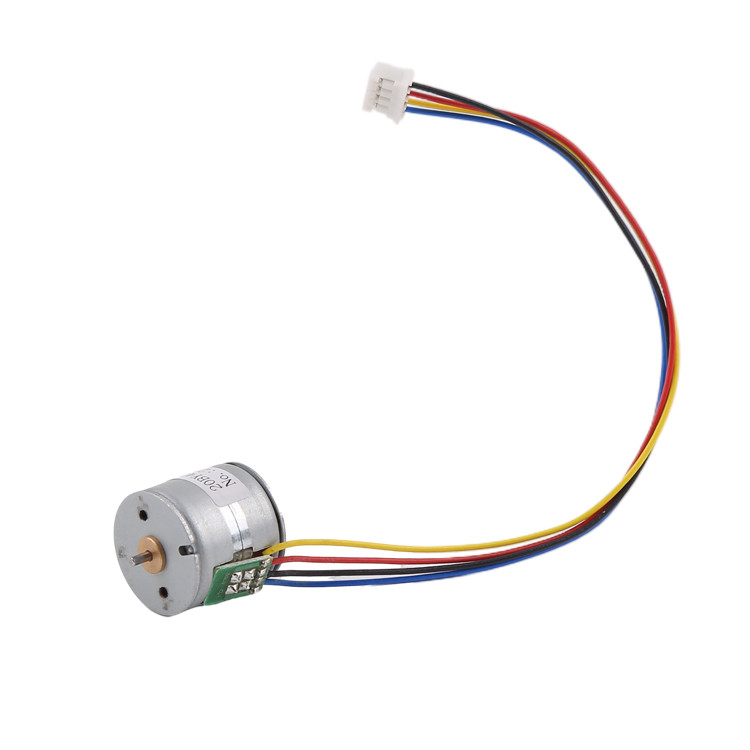

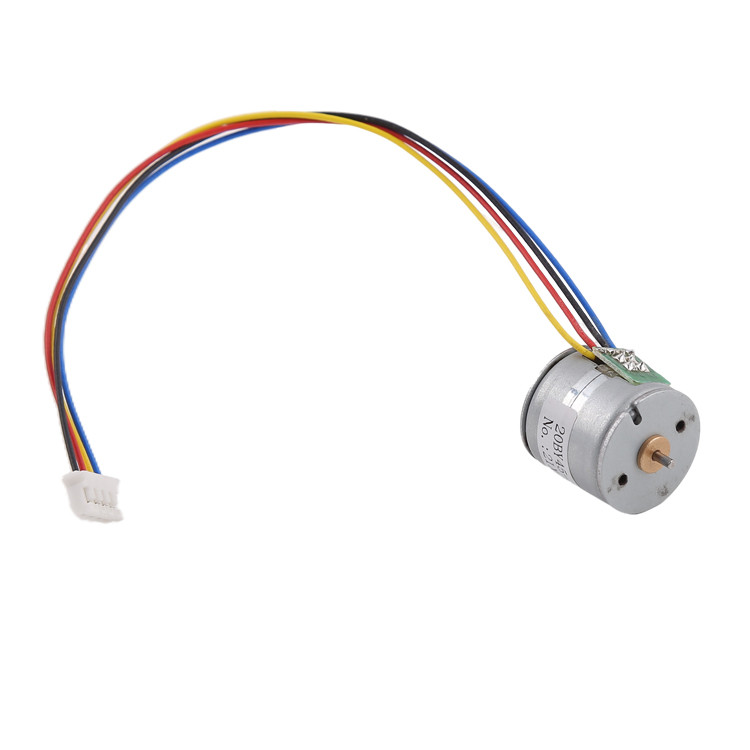

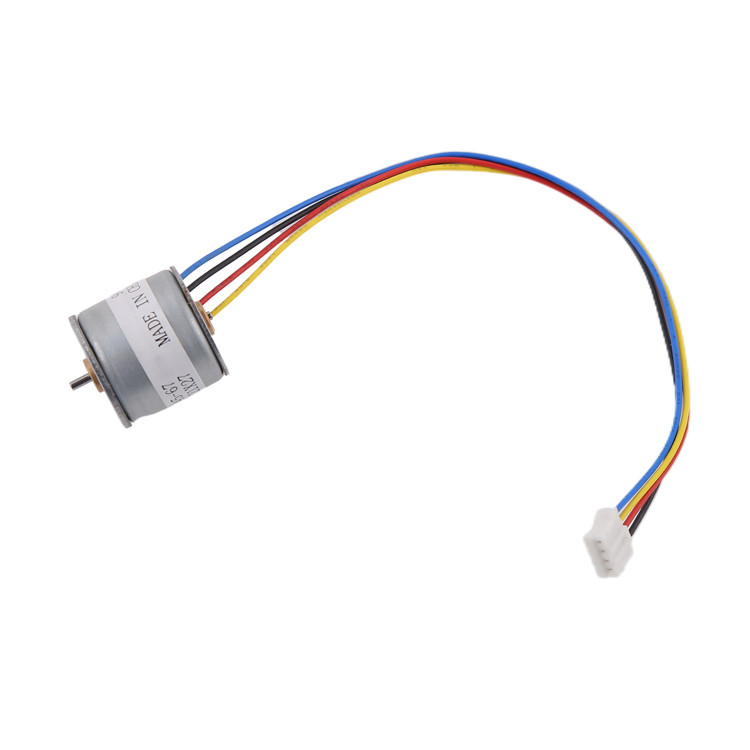

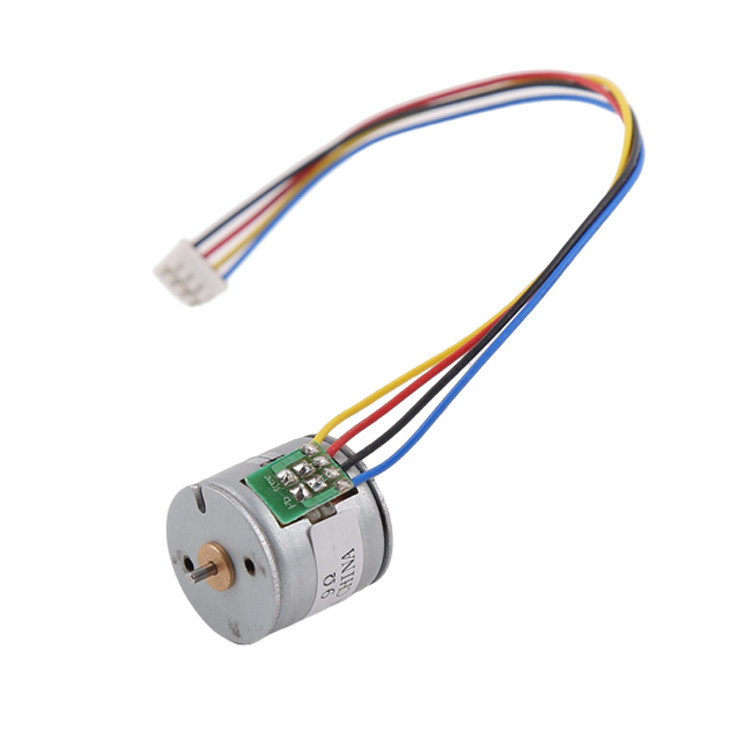

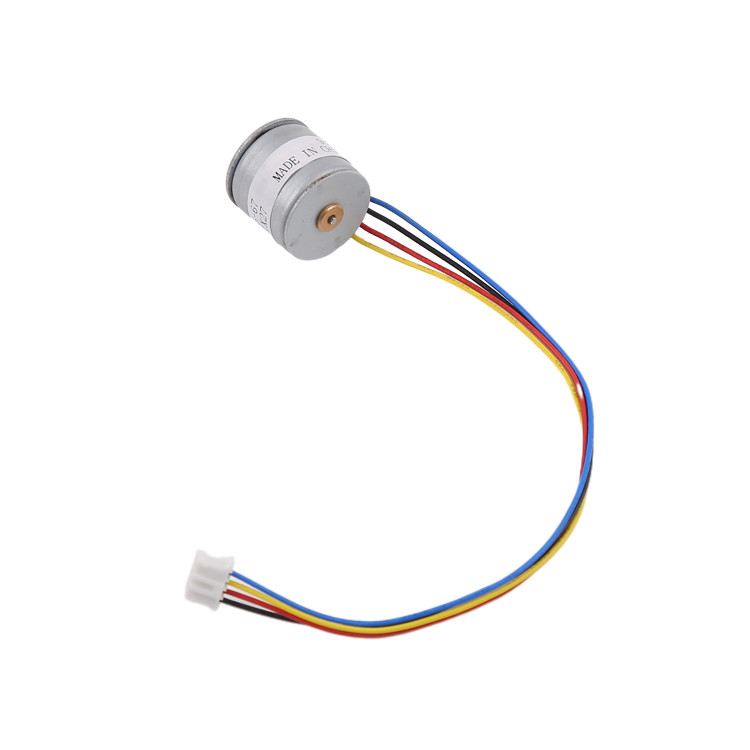

20 মিমি মাইক্রো স্টেপার মোটরটি গিয়ারবক্সের সাথে মিলিত হতে পারে 18 ° / স্টেপ 2 ফেজ
উৎপত্তি স্থল | চীন |
---|---|
পরিচিতিমুলক নাম | VIC-TECH |
সাক্ষ্যদান | RoHS |
মডেল নম্বার | 20BY45 |
ন্যূনতম চাহিদার পরিমাণ | 1 একক |
মূল্য | $1~$3/unit |
প্যাকেজিং বিবরণ | পণ্যটি পার্ল কটন দিয়ে প্যাক করা হয়েছে, এবং বাইরের অংশটি একটি কার্টনে রয়েছে। |
ডেলিভারি সময় | নমুনা পেমেন্ট পাওয়ার পর 10 ~ 30 দিন |
পরিশোধের শর্ত | মানিগ্রাম, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড, টি/টি, এল/সি |
যোগানের ক্ষমতা | 100000\ ইউনিট/বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xমডেল নং। | 20BY45 | মোটর প্রকার | বাইপোলার মাইক্রো স্টেপার মোটর |
---|---|---|---|
ধাপ কোণ | 18°/ধাপ | মোটর আকার | 20 মিমি |
পর্যায়গুলির সংখ্যা | 2 পর্যায় | ন্যূনতম অর্ডার পরিমাণ | 1 একক |
বর্ণনা
এই স্থায়ী চৌম্বক স্টেপার মোটরটির ব্যাসার্ধ 20 মিমি, টর্ক 60gf.cm, এবং সর্বোচ্চ গতি 3000rpm পৌঁছাতে পারে।
এই মোটরটি গিয়ারবক্সেও যোগ করা যেতে পারে, মোটর স্টেপ কোণ 18 ডিগ্রী, অর্থাৎ প্রতি ঘূর্ণন প্রতি 20 ধাপ। যখন গিয়ারবক্স যোগ করা হয়,মোটর বিলম্ব প্রভাব ঘূর্ণন কোণ রেজোলিউশন 0 পৌঁছাতে পারে.05 ~ 6 ডিগ্রী। অনেক প্রয়োজনের জন্য প্রযোজ্য, ঘূর্ণন অবস্থানের সঠিক নিয়ন্ত্রণ।
মোটরের কয়েল প্রতিরোধ 9Ω / ফেজ, এবং এটি কম ড্রাইভ ভোল্টেজ (প্রায় 5V DC) এর জন্য ডিজাইন করা হয়েছে। যদি গ্রাহক উচ্চতর ভোল্টেজে মোটর চালাতে চান,আমরা তার সাথে মেলে কোল প্রতিরোধের সামঞ্জস্য করতে পারেন.
এছাড়াও, মোটরের কভারে দুটি এম 2 স্ক্রু রয়েছে, এগুলি গিয়ারবক্সের সাথে ফিক্স করার জন্য ব্যবহৃত হয়। গ্রাহকরা এই মোটরটিকে অন্যান্য অংশগুলিতে ফিক্স করার জন্য স্ক্রুগুলি ব্যবহার করতে পারেন।
এর সংযোগকারীটি ২.০ মিমি পিচ (পিএইচআর-৪) এবং আমরা যদি গ্রাহক চান তবে আমরা এটিকে অন্য ধরণের রূপান্তর করতে পারি।
অতএব, এই পণ্যটি যেখানে সুনির্দিষ্ট অবস্থানের নিয়ন্ত্রণ প্রয়োজন সেখানে ব্যবহার করা যেতে পারে। এটি সাধারণত চিকিত্সা সরঞ্জাম, প্রিন্টার, অটোমেশন সরঞ্জাম, রোবট ইত্যাদিতে ব্যবহার করা যেতে পারে।
পরামিতি
মোটর প্রকার | বাইপোলার মাইক্রো স্টেপার মোটর |
ধাপের সংখ্যা | ২য় ধাপ |
ধাপ কোণ | ১৮°/পদক্ষেপ |
ঘূর্ণন প্রতিরোধ ((২৫°C) | 10Ω অথবা 31Ω/ফেজ |
ভোল্টেজ | ৬ ভোল্ট ডিসি |
ড্রাইভিং মোড | ২-২ |
সর্বাধিক স্টার্ট ফ্রিকোয়েন্সি | ৯০০Hz ((মিনিট) |
সর্বাধিক প্রতিক্রিয়া ফ্রিকোয়েন্সি | 1200Hz ((মিনিট) |
টার্মিনাল | 25g.cm ((600 পিপিএস) |
ডিজাইন অঙ্কন
টর্ক ভিএস ফ্রিকোয়েন্সি ডায়াগ্রাম
হাইব্রিড স্টেপার মোটরের প্রয়োগ
বৈশিষ্ট্য ও সুবিধা
1. উচ্চ নির্ভুলতা অবস্থান
যেহেতু ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে ধাপে
অবস্থান, মোটর চলন্ত পদক্ষেপ সংখ্যা দ্বারা
2. উচ্চ নির্ভুলতা গতি নিয়ন্ত্রণ
গতির সুনির্দিষ্ট বৃদ্ধি প্রক্রিয়া জন্য ঘূর্ণন গতির চমৎকার নিয়ন্ত্রণের অনুমতি দেয়
স্বয়ংক্রিয়তা এবং রোবোটিক্স। ঘূর্ণন গতি পালস ফ্রিকোয়েন্সি দ্বারা নির্ধারিত হয়।
3. বিরতি এবং অপেক্ষা ফাংশন
ড্রাইভ নিয়ন্ত্রণ সঙ্গে, মোটর লক ফাংশন আছে (মোটর windings মাধ্যমে বর্তমান আছে, কিন্তু
মোটর ঘোরায় না), এবং এখনও একটি স্ট্যান্ডিং টর্ক আউটপুট আছে।
4. দীর্ঘ জীবন এবং কম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ
স্টেপার মোটর কোন ব্রাশ আছে, এবং একটি ব্রাশযুক্ত মত ব্রাশ দ্বারা commutated করা প্রয়োজন হয় না
ডিসি মোটর. ব্রাশের ঘর্ষণ নেই, যা সেবা জীবন বৃদ্ধি, কোন বৈদ্যুতিক স্পার্ক আছে, এবং ইলেকট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস।
মাইক্রো স্টেপার মোটরের প্রয়োগ
প্রিন্টার
টেক্সটাইল যন্ত্রপাতি
শিল্প নিয়ন্ত্রণ
এয়ার কন্ডিশনার
স্টেপার মোটরের কাজ করার নীতি
স্টেপার মোটর ড্রাইভ সফটওয়্যার দ্বারা নিয়ন্ত্রিত হয়. যখন মোটর ঘোরানো প্রয়োজন, ড্রাইভ হবে
stepper মোটর pulses প্রয়োগ করুন. এই pulses একটি নির্দিষ্ট ক্রমে stepper মোটর এর শক্তি, যার ফলে
মোটরের রটরকে নির্দিষ্ট দিকের দিকে ঘুরিয়ে দেয় (ঘড়ির কাঁটার দিকে বা ঘড়ির কাঁটার দিকে) যাতে
মোটর সঠিক ঘূর্ণন উপলব্ধি করুন. প্রতিটি সময় মোটর ড্রাইভার থেকে একটি স্পন্দন পায়, এটি একটি ধাপ কোণ দ্বারা ঘোরানো হবে (পূর্ণ ধাপ ড্রাইভ সঙ্গে),এবং মোটর ঘূর্ণন কোণ চালিত ধাক্কা সংখ্যা এবং ধাপ কোণ দ্বারা নির্ধারিত হয়.
লিড টাইম
যদি আমাদের স্টক থাকে, আমরা 3 দিনের মধ্যে নমুনা পাঠাতে পারি।
যদি আমাদের স্টক নমুনা না থাকে তবে আমাদের সেগুলি উত্পাদন করতে হবে, উত্পাদন সময় প্রায় 20 ক্যালেন্ডার দিন।
ভর উত্পাদনের জন্য, নেতৃত্বের সময় অর্ডার পরিমাণের উপর নির্ভর করে।
প্যাকেজ
নমুনা একটি কাগজ বাক্স সঙ্গে ফোম স্পঞ্জ মধ্যে প্যাক করা হয়, এক্সপ্রেস দ্বারা প্রেরিত
ভর উত্পাদন, মোটরগুলি বাইরে স্বচ্ছ ফিল্ম সহ তরঙ্গযুক্ত কার্টনে প্যাক করা হয় (বায়ু দ্বারা শিপিং)
যদি সমুদ্রপথে পাঠানো হয়, পণ্য প্যালেটে প্যাক করা হবে
অর্থ প্রদানের পদ্ধতি এবং অর্থ প্রদানের শর্তাবলী
নমুনার জন্য, সাধারণভাবে আমরা পেপাল বা আলিবাবা গ্রহণ করি।
ভর উৎপাদনের জন্য, আমরা টি/টি পেমেন্ট গ্রহণ করি।
নমুনার জন্য, আমরা উৎপাদন আগে পূর্ণ পেমেন্ট সংগ্রহ.
ভর উত্পাদনের জন্য, আমরা উত্পাদনের আগে 50% অগ্রিম অর্থ প্রদান গ্রহণ করতে পারি, এবং চালানের আগে বাকি 50% অর্থ প্রদান সংগ্রহ করতে পারি।
আমরা 6 বারের বেশি সহযোগিতা অর্ডার করার পরে, আমরা অন্যান্য পেমেন্ট শর্তাবলী যেমন A / S (দেখার পর) নিয়ে আলোচনা করতে পারি
