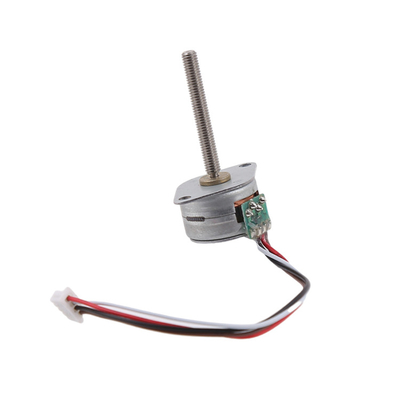

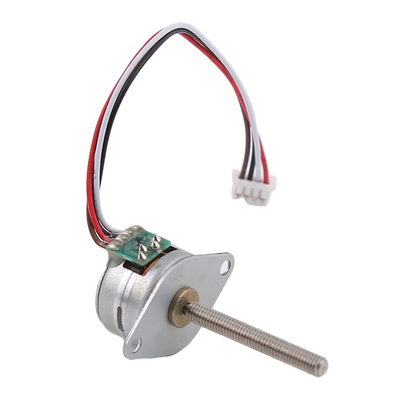

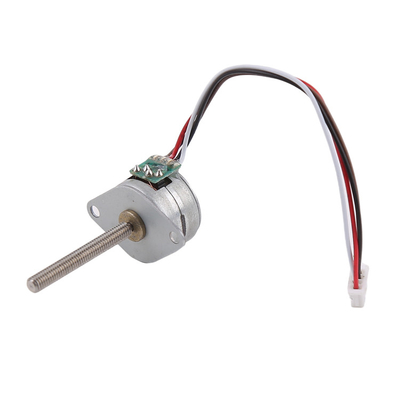

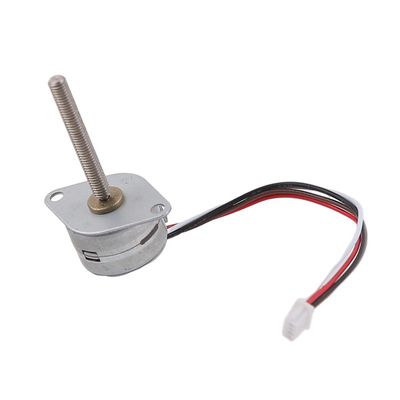

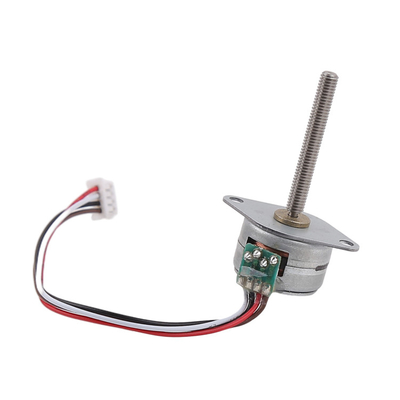

15 এমএম মাইক্রো স্টেপার মোটর 2-ফেজ 4-ওয়্যার 18 ডিগ্রি স্থায়ী চৌম্বক স্পাইরাল শ্যাফ্ট সহ
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | VIC-TECH |
| সাক্ষ্যদান | RoHS |
| মডেল নম্বার | VSM1519 |
| ন্যূনতম চাহিদার পরিমাণ | 1 একক |
| মূল্য | $5~7/unit |
| প্যাকেজিং বিবরণ | পণ্যটি পার্ল কটন দিয়ে প্যাক করা হয়েছে, এবং বাইরের অংশটি একটি কার্টনে রয়েছে। |
| ডেলিভারি সময় | নমুনা পেমেন্ট পাওয়ার পর 10 ~ 30 দিন |
| পরিশোধের শর্ত | মানিগ্রাম, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড, টি/টি, এল/সি |
| যোগানের ক্ষমতা | 100000\ ইউনিট/বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| মডেল নং। | VSM1519 | পর্যায় | 2, ২ |
|---|---|---|---|
| বর্তমান / পর্যায় | 0.2A | নামমাত্র ভোল্টেজ | 5.0v |
| কুণ্ডলী প্রতিরোধের | 40Ω±10% | স্টেপ এঞ্জেল | 18 |
| মোটর ওজন | 6 গ্রাম | সাক্ষ্যদান | RoHS |
| বিশেষভাবে তুলে ধরা | ১৫ এমএম মাইক্রো স্টেপার মোটর,মাইক্রো স্থায়ী চৌম্বক স্টেপিং মোটর,১৮ ডিগ্রি মাইক্রো স্টেপার মোটর |
||
পণ্যের বর্ণনা
15 বাই মাইক্রো স্টেপপ্র মোটর 2-ফেজ 4-ওয়্যার 18 ডিগ্রি স্থায়ী চৌম্বক স্টেপিং মোটর স্পিরাল শ্যাফ্ট সহ
বর্ণনা
ভিএসএম ১৫১৯ একটি সুনির্দিষ্ট মাইক্রো স্টেপিং মোটর। এর আউটপুটটি এম৩ স্ক্রু ব্যবহার করে রৈখিক আন্দোলন সম্পাদন করে এবং থ্রাস্ট তৈরি করে,যা গ্রাহকদের দ্বারা প্রয়োজনীয় ক্রিয়াকলাপ অর্জনের জন্য সরাসরি একটি actuator হিসাবে ব্যবহার করা যেতে পারে.
ধাপে মোটর মৌলিক কোণ 18 ডিগ্রী, এবং মোটর প্রতি সপ্তাহে 20 ধাপ চালায়। অতএব, স্থানচ্যুতি রেজল্যুশন 0.025mm পৌঁছাতে পারে, যাতে সঠিক নিয়ন্ত্রণ অর্জন
মোটর ইনপুট অংশ আইকন হালকা, কিন্তু এটি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী FPC তারের, PCB এবং অন্যান্য ফর্ম পরিবর্তন করা যেতে পারে
একই সময়ে, আমরা গ্রাহকের চাহিদা পূরণের জন্য সংশ্লিষ্ট ড্রাইভ সিস্টেম সম্পূর্ণ করতে পারি!
মাইক্রো মোটর ডিজাইন, বিকাশ এবং উত্পাদনে আমাদের দলের 10 বছরেরও বেশি অভিজ্ঞতা রয়েছে, তাই আমরা গ্রাহকদের বিশেষ প্রয়োজন অনুসারে পণ্য বিকাশ এবং ডিজাইন করতে পারি!
গ্রাহকের চাহিদা আমাদের প্রচেষ্টার দিক, দয়া করে যোগাযোগ করতে দ্বিধা বোধ করবেন না
পরামিতি
| পণ্যের নাম | ১৫ এমএম মাইক্রো স্টেপার মোটর |
| মডেল | VSM1519 |
| সর্বোচ্চ। স্টার্ট ফ্রিকোয়েন্সি | ৫০০ পিপিএস মিনিট (এটি ৩.০ ভি ডিসি) |
| সর্বোচ্চ। স্লেভিং ফ্রিকোয়েন্সি | ৫৬০ পিপিএস মিনিট (এটি ৩.০ ভি ডিসি) |
| টর্কে টানুন | 5 জিএফ-সিমি মিনিট (এটি 200 পিপিএস, 3.0 ভোল্ট ডিসি) |
| টর্কে টানুন | 6 জিএফ-সিমি মিনিট (এটি 200 পিপিএস, 3.0 ভোল্ট ডিসি) |
| আইসোলেশন ক্লাস | ক্লাস ই-রোলস |
| আইসোলেশন শক্তি | এক সেকেন্ডের জন্য ১০০ ভোল্ট এসি |
| আইসোলেশন প্রতিরোধের | 50MΩ (DC 500V) |
| অপারেটিং তাপমাত্রা পরিসীমা | -15 ~ +55 °C |
| OEM & ODM পরিষেবা | উপলব্ধ |
ডিজাইন অঙ্কন
একই ধরনের উদাহরণ
ক্ষুদ্র স্টেপার মোটর টর্ক ডায়াগ্রাম সম্পর্কে
অ্যাপ্লিকেশনসম্পর্কে মাইক্রো স্টেপার মোটর
আমাদের মাইক্রো স্টেপার মোটর সাধারণত 18 ডিগ্রী স্টেপ কোণ আছে.
তার মানে এক পালা ঘুরতে ২০ ধাপ সময় লাগে।
মোটর এর ধাপ কোণ অভ্যন্তরীণ stator এর নকশা সাথে সম্পর্কিত।
আমাদের বিভিন্ন ব্যাসের মাইক্রো স্টেপার মোটর আছে, এবং মোটরের টর্ক তার আকারের সাথে সম্পর্কিত।
এখানে মোটরের ব্যাসার্ধ এবং টর্ক (যথোপযুক্ত চলমান ফ্রিকোয়েন্সি, নামমাত্র ভোল্টেজে) এর মধ্যে সম্পর্ক রয়েছেঃ
6 মিমি মোটরঃ প্রায় 1 জি * সেমি
8 মিমি মোটরঃ প্রায় 3g * সেমি
10 মিমি মোটরঃ প্রায় 5 গ্রাম * সেমি
১৫ মিমি মোটরঃ প্রায় ১৫ গ্রাম * সেমি
20 মিমি মোটরঃ প্রায় 40 গ্রাম * সেমি
প্রয়োগ
মোটরের গতি চালনার ফ্রিকোয়েন্সি দ্বারা নির্ধারিত হয়, এবং এটি লোডের সাথে কিছুই করার নেই (যদি না এটি ধাপ হারাচ্ছে) ।
স্টেপার মোটরগুলির উচ্চ নির্ভুল গতি নিয়ন্ত্রণের কারণে, ড্রাইভার নিয়ন্ত্রিত স্টেপিংয়ের সাথে আপনি খুব সুনির্দিষ্ট অবস্থান এবং গতি নিয়ন্ত্রণ অর্জন করতে পারেন। এই কারণে,ধাপে ধাপে মোটর অনেক যথার্থ গতি নিয়ন্ত্রণ অ্যাপ্লিকেশন জন্য পছন্দ মোটর হয়.
কাস্টমাইজেশন পরিষেবা
মোটরের নকশা গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে সামঞ্জস্য করা যেতে পারে যার মধ্যে রয়েছেঃ
মোটর এর ব্যাসার্ধঃ আমরা 6mm, 8mm, 10mm, 15mm এবং 20mm ব্যাসার্ধ মোটর আছে
কয়েল প্রতিরোধ/নামমাত্র ভোল্টেজঃ কয়েল প্রতিরোধ সামঞ্জস্যযোগ্য, এবং উচ্চতর প্রতিরোধের সাথে, মোটরের নামমাত্র ভোল্টেজ বেশি।
ব্র্যাকেটের নকশা / লিড স্ক্রু দৈর্ঘ্যঃ যদি গ্রাহক ব্র্যাকেটটি দীর্ঘ / সংক্ষিপ্ত হতে চান, বিশেষ নকশার সাথে যেমন মাউন্ট গর্ত, এটি নিয়মিত।
পিসিবি + তারগুলি + সংযোগকারীঃ পিসিবি এর নকশা, তারের দৈর্ঘ্য এবং সংযোগকারী পিচ সমস্ত সামঞ্জস্যযোগ্য, গ্রাহকদের প্রয়োজন হলে এফপিসিতে প্রতিস্থাপন করা যেতে পারে।
নেতৃত্বের সময় এবং প্যাকেজিং তথ্য
নমুনার জন্য নেতৃত্বের সময়ঃ
স্টক স্ট্যান্ডার্ড মোটরঃ 3 দিনের মধ্যে
স্ট্যান্ডার্ড মোটর স্টক নেইঃ 15 দিনের মধ্যে
কাস্টমাইজড পণ্যঃ প্রায় 25 ~ 30 দিন (কাস্টমাইজেশনের জটিলতার উপর ভিত্তি করে)
নতুন ছাঁচ তৈরির জন্য নেতৃত্বের সময়ঃ সাধারণত প্রায় 45 দিন
ভর উত্পাদনের জন্য নেতৃত্বের সময়ঃ অর্ডার পরিমাণ উপর ভিত্তি করে
প্যাকেজিংঃ
নমুনা একটি কাগজ বাক্স সঙ্গে ফোম স্পঞ্জ মধ্যে প্যাক করা হয়, এক্সপ্রেস দ্বারা প্রেরিত
ভর উত্পাদন, মোটরগুলি বাইরে স্বচ্ছ ফিল্ম সহ তরঙ্গযুক্ত কার্টনে প্যাক করা হয় (বায়ু দ্বারা শিপিং)
যদি সমুদ্রপথে পাঠানো হয়, পণ্য প্যালেটে প্যাক করা হবে
শিপিং পদ্ধতি
নমুনা এবং এয়ার শিপিংয়ের জন্য, আমরা ফেডেক্স/টিএনটি/ইউপিএস/ডিএইচএল ব্যবহার করি।(এক্সপ্রেস সার্ভিসের জন্য 5 ~ 12 দিন)
সামুদ্রিক জাহাজের জন্য, আমরা আমাদের শিপিং এজেন্ট ব্যবহার করি, এবং সাংহাই বন্দর থেকে জাহাজ।(সমুদ্র পরিবহনের জন্য ৪৫-৭০ দিন)
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1আপনি কি নির্মাতা?
হ্যাঁ, আমরা একটি কারখানা, এবং আমরা প্রধানত ধাপে ধাপে মোটর উত্পাদন।
2আপনার কারখানা কোথায়? আমরা আপনার কারখানা দেখতে পারি?
আমাদের কারখানাটি জিয়াংসুর চাংঝোতে অবস্থিত। হ্যাঁ, আপনি আমাদের দেখার জন্য খুব স্বাগত জানাই।
3.আপনি বিনামূল্যে নমুনা প্রদান করতে পারেন?
না, আমরা বিনামূল্যে নমুনা প্রদান করি না। গ্রাহকরা বিনামূল্যে নমুনাকে ন্যায্য আচরণ করবে না।
4. কে শিপিং খরচ বহন করে? আমি আমার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারেন?
গ্রাহকরা শিপিংয়ের খরচ পরিশোধ করেন। আমরা শিপিংয়ের খরচ আপনাকে উদ্ধৃত করব।
আপনি যদি মনে করেন আপনার কাছে শিপিংয়ের আরও সস্তা/আরো সুবিধাজনক পদ্ধতি আছে, আমরা আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি।
5আপনার MOQ কত? আমি একটি মোটর অর্ডার করতে পারি?
আমাদের MOQ নেই, এবং আপনি শুধুমাত্র এক টুকরা নমুনা অর্ডার করতে পারেন।
কিন্তু আমরা আপনাকে আরও কিছু অর্ডার করার পরামর্শ দিচ্ছি, যদি আপনার পরীক্ষার সময় মোটরটি ক্ষতিগ্রস্ত হয়, এবং আপনি একটি ব্যাক-আপ পেতে পারেন।
6আমরা একটি নতুন প্রকল্পের উন্নয়ন করছি, আপনি কাস্টমাইজেশন সেবা প্রদান? আমরা একটি গোপনীয়তা চুক্তি স্বাক্ষর করতে পারেন?
স্টেপার মোটর শিল্পে আমাদের ২০ বছরেরও বেশি অভিজ্ঞতা রয়েছে।
আমরা অনেক প্রকল্প তৈরি করেছি, আমরা ডিজাইন অঙ্কন থেকে উৎপাদন পর্যন্ত সম্পূর্ণ সেট কাস্টমাইজেশন প্রদান করতে পারি।
আপনার স্টেপার মোটর প্রকল্পের জন্য আমরা আপনাকে কিছু পরামর্শ / পরামর্শ দিতে পারি বলে আমরা আত্মবিশ্বাসী।
যদি আপনি গোপনীয়তা নিয়ে চিন্তিত হন, হ্যাঁ, আমরা একটি গোপনীয়তা চুক্তিতে স্বাক্ষর করতে পারি।
7আপনি কি ড্রাইভার বিক্রি করেন?
হ্যাঁ, আমরা ড্রাইভার বিক্রি করি, কিন্তু সেগুলো সাময়িক নমুনা পরীক্ষার জন্য উপযুক্ত, ভর উৎপাদন করার জন্য নয়।
আমরা ড্রাইভার তৈরি করি না, আমরা শুধুমাত্র ধাপে ধাপে মোটর তৈরি করি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1. মোটর চার-ফেজ ছয় তারের, এবং ধাপে ধাপে মোটর ড্রাইভার হিসাবে দীর্ঘ সমাধান চার তারের, কিভাবে ব্যবহার করতে হয়?
চার-ফেজ ছয়-ক্যার মোটরের জন্য, কলের মাঝখানে দুটি তারগুলি ঝুলন্ত অবস্থায় ছেড়ে দেওয়া হয়, এবং অন্যান্য চারটি তারগুলি ড্রাইভারের সাথে সংযুক্ত থাকে।
2ধাপে ধাপে মোটর তাপ উত্পাদন যুক্তিসঙ্গত পরিসীমাঃ
মোটরের তাপ উত্পাদনের অনুমতির পরিমাণ মূলত মোটরের অভ্যন্তরীণ নিরোধক স্তরের উপর নির্ভর করে। অভ্যন্তরীণ নিরোধক শুধুমাত্র উচ্চ তাপমাত্রায় (130 ডিগ্রি উপরে) ধ্বংস হবে।তাই যতদিন অভ্যন্তরীণ 130 ডিগ্রী অতিক্রম করে না, মোটর রিং ক্ষতি হবে না, এবং পৃষ্ঠ তাপমাত্রা 90 ডিগ্রী নিচে হবে যে বিন্দুতে। অতএব, 70-80 ডিগ্রী মধ্যে স্টেপার মোটর পৃষ্ঠ তাপমাত্রা স্বাভাবিক।সহজ তাপমাত্রা পরিমাপ পদ্ধতি দরকারী পয়েন্ট থার্মোমিটার, আপনি মোটামুটিভাবে নির্ধারণ করতে পারেনঃ হাত দিয়ে 1-2 সেকেন্ডের বেশি স্পর্শ করতে পারেন, 60 ডিগ্রী বেশী নয়; হাত দিয়ে শুধুমাত্র স্পর্শ করতে পারেন, প্রায় 70-80 ডিগ্রী; কয়েক ফোঁটা জল দ্রুত বাষ্পীভূত,তাপমাত্রা ৯০ ডিগ্রির বেশি
