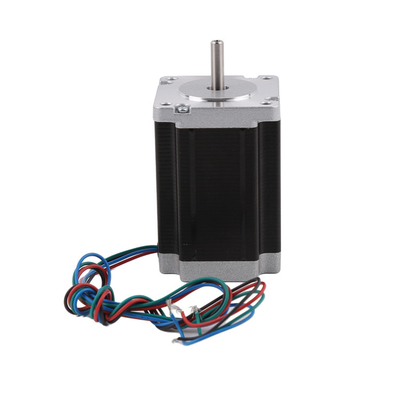

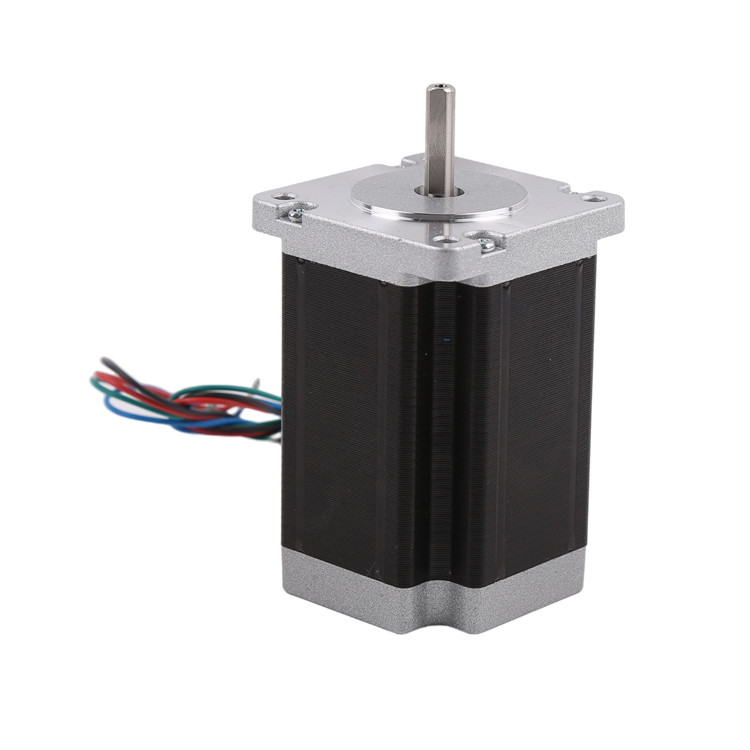

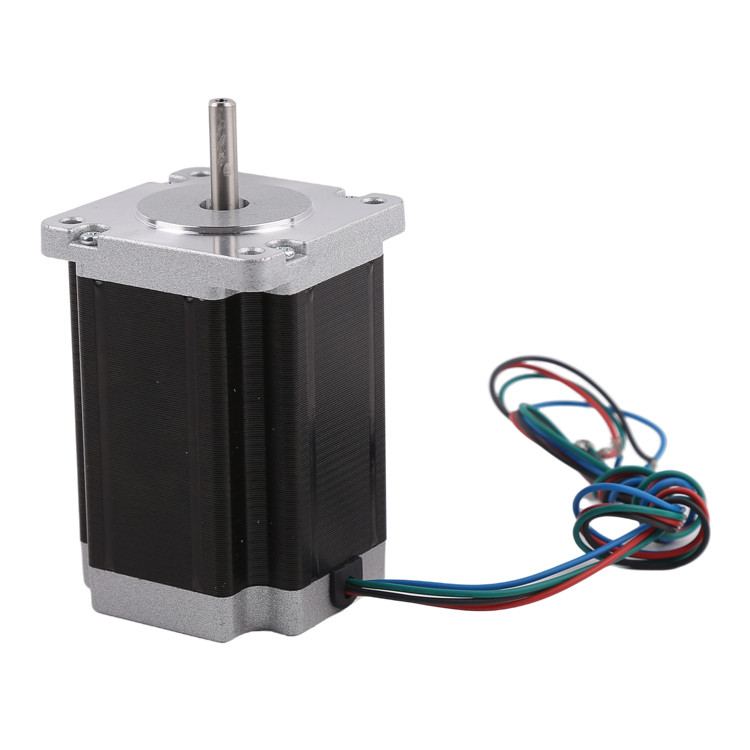

হাই টর্ক NEMA 23 হাইব্রিড স্টেপার মোটর 57mm মোটর ব্যাসার্ধ

  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম VIC-TECH
সাক্ষ্যদান RoHS
মডেল নম্বার ৫৭এইচএস
ন্যূনতম চাহিদার পরিমাণ 1 একক
মূল্য $25 - $45 / Units
প্যাকেজিং বিবরণ পণ্যটি পার্ল কটন দিয়ে প্যাক করা হয়েছে, এবং বাইরের অংশটি একটি কার্টনে রয়েছে।
ডেলিভারি সময় নমুনা পেমেন্ট পাওয়ার পর 10 ~ 30 দিন
পরিশোধের শর্ত মানিগ্রাম, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড, টি/টি, এল/সি
যোগানের ক্ষমতা 100000\ ইউনিট/বছর

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
মোটর প্রকার হাইব্রিড স্টেপার মোটর ধাপ কোণ 0.9° বা 1.8°
মোটর আকার ৫৭ মিমি ((NEMA 23) পর্যায়গুলির সংখ্যা 2 পর্যায় (বাইপোলার)
নামমাত্র বর্তমান 1~4.2A/ফেজ মোটর দৈর্ঘ্য 41~112 মিমি
ন্যূনতম অর্ডার পরিমাণ 1 একক
লক্ষণীয় করা

NEMA 23 হাইব্রিড স্টেপার মোটর

,

হাইব্রিড স্টেপার মোটর 57mm

,

NEMA 23 স্টেপার মোটর 57mm
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

উচ্চ টর্ক NEMA 23 হাইব্রিড স্টেপার মোটর 57mm মোটর ব্যাসার্ধ

বর্ণনা

এটি একটি NEMA 23 57mm ব্যাসার্ধের হাইব্রিড স্টেপার মোটর।
স্টেপ কোণটি গ্রাহকদের জন্য 1.8 ডিগ্রি এবং 0.9 ডিগ্রি বেছে নিতে পারে।
মোটর উচ্চতা 41mm, 51mm, 56mm, 76mm, 100mm, 112mm,
মোটরের ওজন এবং টর্ক তার উচ্চতার সাথে সম্পর্কিত।
মোটরের স্ট্যান্ডার্ড আউটপুট শ্যাফ্টটি ডি-শ্যাফ্ট, যা একটি ট্র্যাপিজয়েডাল সীসা স্ক্রু শ্যাফ্টের সাথেও প্রতিস্থাপিত হতে পারে।
গ্রাহকরা তাদের চাহিদা অনুযায়ী নীচের পরামিতিগুলি চয়ন করুন। দয়া করে মোটর সম্পর্কে কোনও প্রশ্নের সাথে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না, এবং আমরা আরও পেশাদার সহায়তা সরবরাহ করব।

dsf1

পরামিতি

ধাপ কোণ

(°)

মোটর দৈর্ঘ্য

(মিমি)

টার্মিনাল টর্চ

(g*cm)

বর্তমান

/পর্ব

(এ/ফেজ)



প্রতিরোধ

(Ω/ফেজ)

ইন্ডাক্ট্যান্স

(এমএইচ/ফেজ)

সংখ্যা

লিডস

ঘূর্ণন ইনার্সি

(g*cm2)

ওজন

(কেজি)
0.9 41 3.9 1 5.7 0.7 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 3009 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4

উপরের পরামিতিগুলি রেফারেন্সের জন্য স্ট্যান্ডার্ড পণ্য, মোটরটি গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজ করা যেতে পারে।

ডিজাইন অঙ্কন

werwe 2

এনইএমএ স্টেপার মোটরগুলির মৌলিক কাঠামো

ereww 3

হাইব্রিড স্টেপার মোটরের প্রয়োগ

হাইব্রিড স্টেপার মোটরগুলির উচ্চ রেজোলিউশনের কারণে (প্রতি ঘূর্ণন প্রতি 200 বা 400 ধাপ), এগুলি উচ্চ নির্ভুলতার প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়, যেমনঃ
থ্রিডি প্রিন্টিং
শিল্প নিয়ন্ত্রণ (সিএনসি, স্বয়ংক্রিয় ফ্রেজিং মেশিন, টেক্সটাইল মেশিন)
কম্পিউটার পেরিফেরিয়াল
প্যাকিং মেশিন
এবং অন্যান্য স্বয়ংক্রিয় সিস্টেম যা উচ্চ নির্ভুলতা নিয়ন্ত্রণ প্রয়োজন।

erew 4

অ্যাপ্লিকেশন হাইব্রিড স্টেপার মোটর সম্পর্কে নোট

গ্রাহকদের “প্রথমে স্টেপার মোটর নির্বাচন করুন, তারপরে বিদ্যমান স্টেপার মোটরের উপর ভিত্তি করে ড্রাইভার নির্বাচন করুন” নীতি অনুসরণ করা উচিত
হাইব্রিড স্টেপিং মোটর চালানোর জন্য পূর্ণ-পদক্ষেপ ড্রাইভিং মোডটি ব্যবহার না করা ভাল, এবং পূর্ণ-পদক্ষেপ ড্রাইভিংয়ের অধীনে কম্পন আরও বড়।
হাইব্রিড স্টেপার মোটর কম গতির অনুষ্ঠানের জন্য আরও উপযুক্ত। আমরা গতি 1000 rpm অতিক্রম না (6666PPS 0.9 ডিগ্রী এ), 1000-3000PPS (0.9 ডিগ্রী মধ্যে পছন্দসই) সুপারিশএবং এটি একটি গিয়ারবক্স সঙ্গে সংযুক্ত করা যেতে পারে এটি এর গতি হ্রাসমোটরটি উচ্চ কার্যকারিতা এবং উপযুক্ত ফ্রিকোয়েন্সিতে কম শব্দ করে।
ঐতিহাসিক কারণে, শুধুমাত্র নামমাত্র 12V ভোল্টেজ সহ মোটর 12V ব্যবহার করে। ডিজাইন অঙ্কন উপর অন্যান্য নামমাত্র ভোল্টেজ মোটর জন্য সবচেয়ে উপযুক্ত ড্রাইভিং ভোল্টেজ নয়।গ্রাহকদের তাদের নিজস্ব প্রয়োজনের উপর ভিত্তি করে উপযুক্ত ড্রাইভিং ভোল্টেজ এবং উপযুক্ত ড্রাইভার নির্বাচন করা উচিত.
যখন মোটরটি উচ্চ গতি বা বড় লোডের সাথে ব্যবহৃত হয়, তখন এটি সাধারণত সরাসরি কাজের গতিতে শুরু হয় না। আমরা ধীরে ধীরে ফ্রিকোয়েন্সি এবং গতি বাড়ানোর পরামর্শ দিই। দুটি কারণেঃ প্রথমত,মোটর ধাপ হারায় না, এবং দ্বিতীয়ত, এটি গোলমাল হ্রাস করতে পারে এবং অবস্থান সঠিকতা উন্নত করতে পারে।
মোটরটি কম্পন অঞ্চলে কাজ করা উচিত নয় ((৬০০ পিপিএসের নিচে) । যদি এটি ধীর গতিতে ব্যবহার করা হয় তবে ভোল্টেজ, বর্তমান পরিবর্তন করে বা কিছু ডিম্পিং যুক্ত করে কম্পন সমস্যা হ্রাস করা যেতে পারে।
যখন মোটর 600PPS (0.9 ডিগ্রী) এর নিচে কাজ করে, তখন এটি ছোট বর্তমান, বড় ইন্ডাক্ট্যান্স এবং কম ভোল্টেজ দ্বারা চালিত হওয়া উচিত।
একটি বড় ইনার্টি মোমন্টের সাথে লোডগুলির জন্য, একটি বড় আকারের মোটর নির্বাচন করা উচিত।
যখন উচ্চতর নির্ভুলতার প্রয়োজন হয়, তখন এটি গিয়ারবক্স যুক্ত করে, মোটরের গতি বাড়িয়ে বা উপবিভাজন ড্রাইভিং ব্যবহার করে সমাধান করা যেতে পারে। এছাড়াও একটি 5-ফেজ মোটর ((একধারার মোটর) ব্যবহার করা যেতে পারে,কিন্তু পুরো সিস্টেমের দাম তুলনামূলকভাবে ব্যয়বহুলতাই খুব কমই ব্যবহার করা হয়।
স্টেপার মোটরের আকারঃ
আমরা বর্তমানে 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) হাইব্রিড স্টেপার মোটর আছে। আমরা প্রথম মোটর আকার নির্ধারণ করার পরামর্শ, তারপর অন্যান্য পরামিতি নিশ্চিত,যখন আপনি একটি হাইব্রিড স্টেপার মোটর নির্বাচন করেন.

কাস্টমাইজেশন পরিষেবা

মোটরের নকশা গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে সামঞ্জস্য করা যেতে পারে যার মধ্যে রয়েছেঃ
মোটর এর ব্যাসার্ধঃ আমরা 6mm, 8mm, 10mm, 15mm এবং 20mm ব্যাসার্ধ মোটর আছে
কয়েল প্রতিরোধ/নামমাত্র ভোল্টেজঃ কয়েল প্রতিরোধ সামঞ্জস্যযোগ্য, এবং উচ্চতর প্রতিরোধের সাথে, মোটরের নামমাত্র ভোল্টেজ বেশি।
ব্র্যাকেটের নকশা / লিড স্ক্রু দৈর্ঘ্যঃ যদি গ্রাহক ব্র্যাকেটটি দীর্ঘ / সংক্ষিপ্ত হতে চান, বিশেষ নকশার সাথে যেমন মাউন্ট গর্ত, এটি নিয়মিত।
পিসিবি + তারগুলি + সংযোগকারীঃ পিসিবি এর নকশা, তারের দৈর্ঘ্য এবং সংযোগকারী পিচ সমস্ত সামঞ্জস্যযোগ্য, গ্রাহকদের প্রয়োজন হলে এফপিসিতে প্রতিস্থাপন করা যেতে পারে।

rew 4

লিড টাইম

যদি আমাদের স্টক থাকে, আমরা 3 দিনের মধ্যে নমুনা পাঠাতে পারি।
যদি আমাদের স্টক নমুনা না থাকে তবে আমাদের সেগুলি উত্পাদন করতে হবে, উত্পাদন সময় প্রায় 20 ক্যালেন্ডার দিন।
ভর উত্পাদনের জন্য, নেতৃত্বের সময় অর্ডার পরিমাণের উপর নির্ভর করে।

অর্থ প্রদানের পদ্ধতি এবং অর্থ প্রদানের শর্তাবলী

নমুনার জন্য, সাধারণভাবে আমরা পেপাল বা আলিবাবা গ্রহণ করি।
ভর উৎপাদনের জন্য, আমরা টি/টি পেমেন্ট গ্রহণ করি।
নমুনার জন্য, আমরা উৎপাদন আগে পূর্ণ পেমেন্ট সংগ্রহ.
ভর উত্পাদনের জন্য, আমরা উত্পাদনের আগে 50% অগ্রিম অর্থ প্রদান গ্রহণ করতে পারি, এবং চালানের আগে বাকি 50% অর্থ প্রদান সংগ্রহ করতে পারি।
আমরা 6 বারের বেশি সহযোগিতা অর্ডার করার পরে, আমরা অন্যান্য পেমেন্ট শর্তাবলী যেমন A / S (দেখার পর) নিয়ে আলোচনা করতে পারি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1নমুনার জন্য সাধারণ ডেলিভারি সময় কতক্ষণ? ব্যাক-এন্ড বড় অর্ডারের জন্য ডেলিভারি সময় কতক্ষণ?
নমুনা অর্ডার লিড-টাইম প্রায় 15 দিন,বহু পরিমাণ অর্ডার লিড-টাইম 25-30 দিন।

2আপনি কি কাস্টম সার্ভিস গ্রহণ করেন?
আমরা মোটর প্যারামিটার, সীসা তারের ধরন, আউট শ্যাফ ইত্যাদি সহ পণ্য কাস্টমাইজ গ্রহণ করি।

3এই মোটরে এনকোডার যোগ করা সম্ভব?
এই ধরনের মোটরের জন্য, আমরা মোটর পরিধান ক্যাপের উপর এনকোডার যোগ করতে পারি।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1দীর্ঘমেয়াদী ব্যবহারের পরে স্টেপার মোটরগুলিতে বর্ধিত বোঝার কারণ এবং সমাধান
কারণঃ কিছু ক্ষেত্রে, স্টেপার মোটরগুলি দীর্ঘ সময় ধরে স্বাভাবিকভাবে চলতে পারে, তবে কিছু সময়ের পরে তারা পদক্ষেপ হারাবে। এই ক্ষেত্রে, স্টেপার মোটরের লোড পরিবর্তন হওয়ার সম্ভাবনা রয়েছে।এটি স্টেপার মোটর বিয়ারিংয়ের পরিধান বা বাহ্যিক প্রভাব থেকে আসতে পারে.
সমাধান।
1বহিরাগত পরিবেশ পরিবর্তন হয়নি কিনা তা পরীক্ষা করুনঃ মোটর ড্রাইভের প্রক্রিয়া পরিবর্তন হয়েছে কি?
২। লেয়ারের পরিধান পরীক্ষা করুনঃ মোটরের জীবনকাল বাড়ানোর জন্য বুশের পরিবর্তে বল লেয়ার ব্যবহার করুন।
3পরিবেশের তাপমাত্রা পরিবর্তন হয়নি কিনা তা পরীক্ষা করুন। মাইক্রো মোটরগুলির জন্য, লেয়ার গ্রীস সান্দ্রতার প্রভাবটি তুচ্ছ নয়। অপারেটিং পরিসরের জন্য উপযুক্ত গ্রীস ব্যবহার করুন (যেমন।চর্বি অত্যন্ত তাপমাত্রায় ভিস্কোস হতে পারে, অথবা দীর্ঘমেয়াদী ব্যবহারের ফলে মোটর লোড বৃদ্ধি)

2স্টেপার মোটর গরম করার কারণ
1চালকের দ্বারা সেট করা বর্তমান মোটরের নামমাত্র বর্তমানের চেয়ে বড়
2মোটর গতি খুব দ্রুত
মোটর নিজেই একটি বড় inertia এবং অবস্থান টর্ক আছে, তাই এমনকি মাঝারি গতির অপারেশন গরম হবে, কিন্তু মোটর জীবন প্রভাবিত করে না।মোটরের ডিম্যাগনেটাইজেশন পয়েন্ট 130-200 °C এ, তাই মোটর 70-90 °C একটি স্বাভাবিক ঘটনা, যতক্ষণ 130 °C কম সাধারণত কোন সমস্যা নেই, যদি আপনি সত্যিই overheated মনে,ড্রাইভ বর্তমান মোটর নামমাত্র বর্তমান বা মোটর রেট প্রায় 70% এ সেট করা হয় কিছু হ্রাস করার জন্য.

3. যখন স্টেপার মোটর চালু করা হয়, মোটর শ্যাফ্ট ঘোরানো হয় না কিভাবে করবেন?
মোটরটি ঘোরাতে না পারার বেশ কয়েকটি কারণ রয়েছেঃ
A.ওভারলোড ব্লকিং রোটেশন
বি.মোটরটি ক্ষতিগ্রস্ত হয়েছে কিনা
সি.মোটর বন্ধ আছে কিনা
D.পলস সিগন্যাল সিপি শূন্য কিনা
