20 মিমি NEMA8 লিনিয়ার হাইব্রিড স্টেপার মোটর
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | VIC-TECH |
| সাক্ষ্যদান | RoHS |
| মডেল নম্বার | 20C0101 |
| ন্যূনতম চাহিদার পরিমাণ | 1 একক |
| মূল্য | $42.5~$70/Unit |
| প্যাকেজিং বিবরণ | পণ্যটি পার্ল কটন দিয়ে প্যাক করা হয়েছে, এবং বাইরের অংশটি একটি কার্টনে রয়েছে। |
| ডেলিভারি সময় | নমুনা পেমেন্ট পাওয়ার পর 10 ~ 30 দিন |
| পরিশোধের শর্ত | মানিগ্রাম, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড, টি/টি, এল/সি |
| যোগানের ক্ষমতা | 100000\ ইউনিট/বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| মোটর প্রকার | হাইব্রিড স্টেপার মোটর | ধাপ কোণ | 1.8 ডিগ্রি/পদক্ষেপ |
|---|---|---|---|
| ধাপের সংখ্যা | 2 পর্যায় (বাইপোলার) | সীসা স্ক্রু প্রকার | Tr3.5*P0.3*1N |
| কয়েল প্রতিরোধ | 20.4Ω±10% | নামমাত্র ভোল্টেজঃ | 5V ডিসি |
| রেট করা বর্তমান | 0.২৪এ/ফেজ | ||
| বিশেষভাবে তুলে ধরা | NEMA8 লিনিয়ার হাইব্রিড স্টেপার মোটর,২০ মিমি লিনিয়ার হাইব্রিড স্টেপার মোটর,স্ক্রু শ্যাফ্ট লিনিয়ার স্টেপার মোটর |
||
পণ্যের বর্ণনা

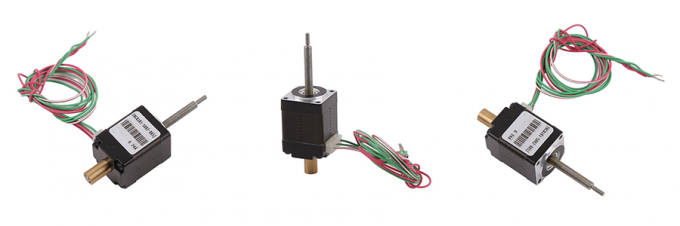

20 মিমি NEMA8 লিনিয়ার হাইব্রিড স্টেপার মোটর
বর্ণনা

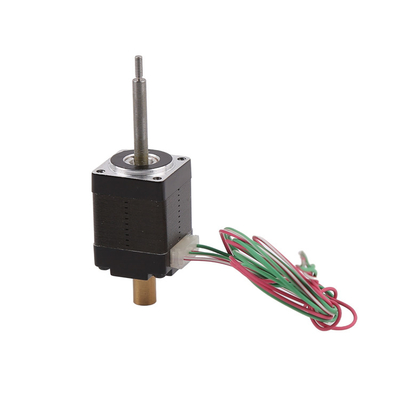

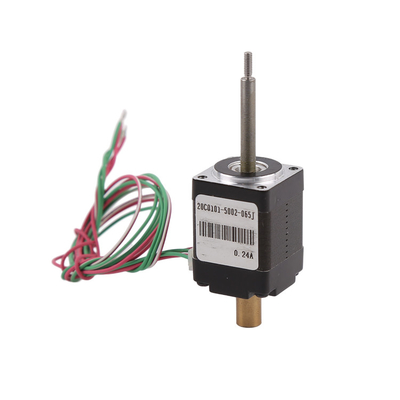

এটি একটি NEMA8 (20 মিমি আকারের) হাইব্রিড স্টেপার মোটর যার একটি রান-থ্রু শ্যাফ্ট রয়েছে, যাকে বলা হয় নন-ক্যাপটিভ শ্যাফ্ট।
বৃত্তাকার শ্যাফ্ট / ডি শ্যাফ্টের সাথে স্টেপার মোটরের মতো নয়, এই রান-থ্রু শ্যাফ্টটি একই গতিতে ঘোরানোর সময় উপরে এবং নীচে চলতে পারে।
এটিকে লিনিয়ার স্টেপার মোটর বলা হয়, যা লিনিয়ার আন্দোলন করতে পারে।
রৈখিক গতি গতি ড্রাইভিং ফ্রিকোয়েন্সি এবং সীসা স্ক্রু এর সীসা দ্বারা নির্ধারিত হয়।

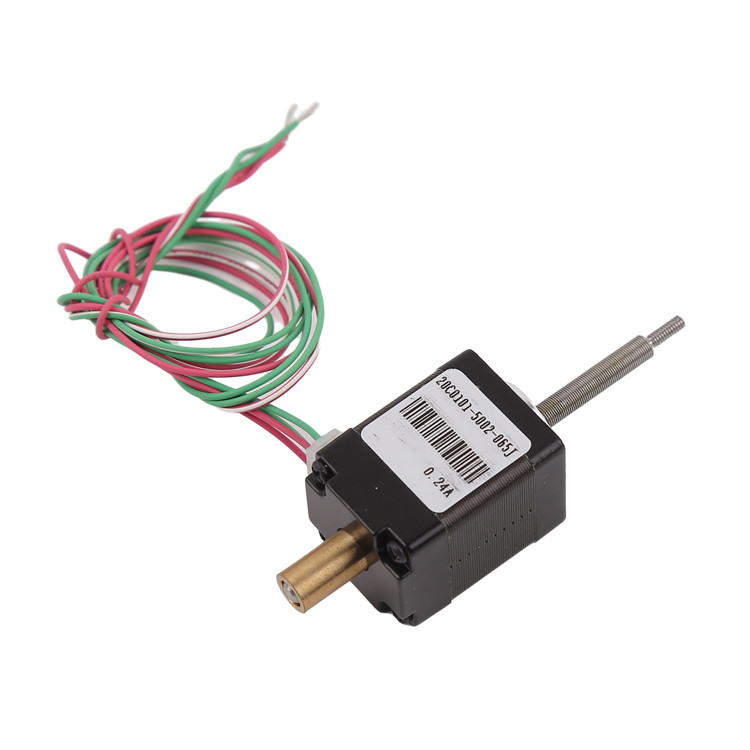

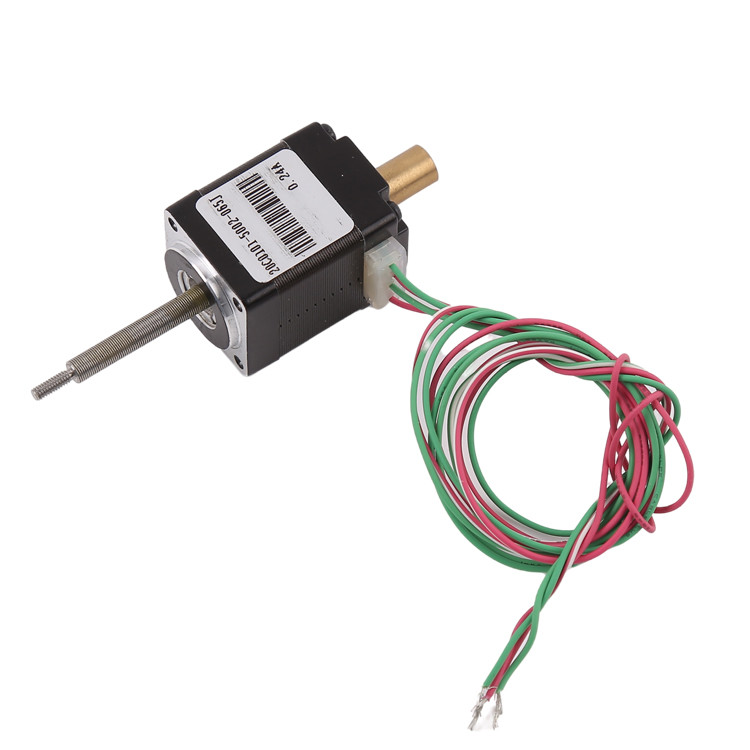

মোটরের পিছনে একটি ম্যানুয়াল বাদাম রয়েছে, যা পাওয়ার বন্ধ হওয়ার সময় মটরটিকে ম্যানুয়ালি ঘোরানোর জন্য ব্যবহার করা যেতে পারে বা ক্লোজ লুপ সিস্টেমের জন্য এনকোডারগুলির সাথে একত্রিত হতে পারে
পরামিতি
| মডেল নং। | 20C0101 |
| মোটর ব্যাসার্ধ | 20mm ((NEMA8) |
| ড্রাইভ ভোল্টেজ | ৫ ভোল্ট ডিসি |
| কয়েল প্রতিরোধের | 20.8Ω±10%/ফেজ |
| ধাপের সংখ্যা | ২টি ধাপ |
| পদক্ষেপের কোণ | 1.8°/পদক্ষেপ |
| রেট বর্তমান | 0.২৪এ/ফেজ |
| ন্যূনতম থ্রাস্ট ((৩০০ পিপিএস) | 2.৪ কেজি |
| ধাপের দৈর্ঘ্য | 0.0015 মিমি/পদক্ষেপ |
ডিজাইন অঙ্কন
লিড স্ক্রু সম্পর্কে
লিনিয়ার হাইব্রিড স্টেপার মোটরে ব্যবহৃত লিড স্ক্রু সাধারণত ট্রাপিজয়েডাল লিড স্ক্রু হয়।
উদাহরণস্বরূপ Tr3.5*P0.3*1N লিড স্ক্রু জন্য।
Tr মানে ট্রাপিজয়েডাল লিড স্ক্রু টাইপ
P0.3 মানে সীসা স্ক্রু এর পিচ 0.3mm হয়
1N এর অর্থ এটি একক স্টার্ট লিড স্ক্রু।
লিড স্ক্রু লিড=স্টার্ট নম্বর*পিচ
সুতরাং এই নির্দিষ্ট সীসা স্ক্রু জন্য, এটা 0.3mm সীসা।
হাইব্রিড স্টেপার মোটরের মোটরের স্টেপার কোণ 1.8 ডিগ্রি / ধাপ, যা এক ঘূর্ণন ঘুরতে 200 ধাপ লাগে।
ধাপের দৈর্ঘ্য হল মোটরটি যখন একটি মাত্র ধাপ নেয় তখন এটির রৈখিক গতি।
একটি 0.3mm সীসা স্ক্রু জন্য, ধাপ দৈর্ঘ্য 0.3mm/200 ধাপ = 0.0015mm / ধাপ
এনইএমএ স্টেপার মোটরগুলির মৌলিক কাঠামো
হাইব্রিড স্টেপার মোটরের প্রয়োগ
হাইব্রিড স্টেপার মোটরগুলির উচ্চ রেজোলিউশনের কারণে (প্রতি ঘূর্ণন প্রতি 200 বা 400 ধাপ), এগুলি উচ্চ নির্ভুলতার প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়, যেমনঃ
থ্রিডি প্রিন্টিং
শিল্প নিয়ন্ত্রণ (সিএনসি, স্বয়ংক্রিয় ফ্রেজিং মেশিন, টেক্সটাইল মেশিন)
কম্পিউটার পেরিফেরিয়াল
প্যাকিং মেশিন
এবং অন্যান্য স্বয়ংক্রিয় সিস্টেম যা উচ্চ নির্ভুলতা নিয়ন্ত্রণ প্রয়োজন।
গ্রাহকদের প্রথমে স্টেপার মোটর নির্বাচন করুন, তারপরে বিদ্যমান স্টেপার মোটরের উপর ভিত্তি করে ড্রাইভার নির্বাচন করুন নীতি অনুসরণ করা উচিত
হাইব্রিড স্টেপিং মোটর চালানোর জন্য পূর্ণ-পদক্ষেপ ড্রাইভিং মোডটি ব্যবহার না করা ভাল, এবং পূর্ণ-পদক্ষেপ ড্রাইভিংয়ের অধীনে কম্পন আরও বড়।
হাইব্রিড স্টেপার মোটর কম গতির অনুষ্ঠানের জন্য আরও উপযুক্ত। আমরা গতি 1000 rpm অতিক্রম না (6666PPS 0.9 ডিগ্রী এ), 1000-3000PPS (0.9 ডিগ্রী মধ্যে পছন্দসই) সুপারিশএবং এটি একটি গিয়ারবক্স সঙ্গে সংযুক্ত করা যেতে পারে এটি এর গতি হ্রাসমোটরটি উচ্চ কার্যকারিতা এবং উপযুক্ত ফ্রিকোয়েন্সিতে কম শব্দ করে।
ঐতিহাসিক কারণে, শুধুমাত্র নামমাত্র 12V ভোল্টেজ সহ মোটর 12V ব্যবহার করে। ডিজাইন অঙ্কন উপর অন্যান্য নামমাত্র ভোল্টেজ মোটর জন্য সবচেয়ে উপযুক্ত ড্রাইভিং ভোল্টেজ নয়।গ্রাহকদের তাদের নিজস্ব প্রয়োজনের উপর ভিত্তি করে উপযুক্ত ড্রাইভিং ভোল্টেজ এবং উপযুক্ত ড্রাইভার নির্বাচন করা উচিত.
যখন মোটরটি উচ্চ গতি বা বড় লোডের সাথে ব্যবহৃত হয়, তখন এটি সাধারণত সরাসরি কাজের গতিতে শুরু হয় না। আমরা ধীরে ধীরে ফ্রিকোয়েন্সি এবং গতি বাড়ানোর পরামর্শ দিই। দুটি কারণেঃ প্রথমত,মোটর ধাপ হারায় না, এবং দ্বিতীয়ত, এটি গোলমাল হ্রাস করতে পারে এবং অবস্থান সঠিকতা উন্নত করতে পারে।
মোটরটি কম্পন অঞ্চলে কাজ করা উচিত নয় ((৬০০ পিপিএসের নিচে) । যদি এটি ধীর গতিতে ব্যবহার করা হয় তবে ভোল্টেজ, বর্তমান পরিবর্তন করে বা কিছু ডিম্পিং যুক্ত করে কম্পন সমস্যা হ্রাস করা যেতে পারে।
যখন মোটর 600PPS (0.9 ডিগ্রী) এর নিচে কাজ করে, তখন এটি ছোট বর্তমান, বড় ইন্ডাক্ট্যান্স এবং কম ভোল্টেজ দ্বারা চালিত হওয়া উচিত।
একটি বড় ইনার্টি মোমন্টের সাথে লোডগুলির জন্য, একটি বড় আকারের মোটর নির্বাচন করা উচিত।
যখন উচ্চতর নির্ভুলতার প্রয়োজন হয়, তখন এটি গিয়ারবক্স যুক্ত করে, মোটরের গতি বাড়িয়ে বা উপবিভাজন ড্রাইভিং ব্যবহার করে সমাধান করা যেতে পারে। এছাড়াও একটি 5-ফেজ মোটর ((একধারার মোটর) ব্যবহার করা যেতে পারে,কিন্তু পুরো সিস্টেমের দাম তুলনামূলকভাবে ব্যয়বহুলতাই খুব কমই ব্যবহার করা হয়।
স্টেপার মোটরের আকারঃ
আমরা বর্তমানে 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) হাইব্রিড স্টেপার মোটর আছে। আমরা প্রথম মোটর আকার নির্ধারণ করার পরামর্শ, তারপর অন্যান্য পরামিতি নিশ্চিত,যখন আপনি একটি হাইব্রিড স্টেপার মোটর নির্বাচন করেন.
কাস্টমাইজেশন পরিষেবা
মোটরের নকশা গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে সামঞ্জস্য করা যেতে পারে যার মধ্যে রয়েছেঃ
মোটর এর ব্যাসার্ধঃ আমরা 6mm, 8mm, 10mm, 15mm এবং 20mm ব্যাসার্ধ মোটর আছে
কয়েল প্রতিরোধ/নামমাত্র ভোল্টেজঃ কয়েল প্রতিরোধ সামঞ্জস্যযোগ্য, এবং উচ্চতর প্রতিরোধের সাথে, মোটরের নামমাত্র ভোল্টেজ বেশি।
ব্র্যাকেটের নকশা / লিড স্ক্রু দৈর্ঘ্যঃ যদি গ্রাহক ব্র্যাকেটটি দীর্ঘ / সংক্ষিপ্ত হতে চান, বিশেষ নকশার সাথে যেমন মাউন্ট গর্ত, এটি নিয়মিত।
পিসিবি + তারগুলি + সংযোগকারীঃ পিসিবি এর নকশা, তারের দৈর্ঘ্য এবং সংযোগকারী পিচ সমস্ত সামঞ্জস্যযোগ্য, গ্রাহকদের প্রয়োজন হলে এফপিসিতে প্রতিস্থাপন করা যেতে পারে।
লিড টাইম
যদি আমাদের স্টক থাকে, আমরা 3 দিনের মধ্যে নমুনা পাঠাতে পারি।
যদি আমাদের স্টক নমুনা না থাকে তবে আমাদের সেগুলি উত্পাদন করতে হবে, উত্পাদন সময় প্রায় 20 ক্যালেন্ডার দিন।
ভর উত্পাদনের জন্য, নেতৃত্বের সময় অর্ডার পরিমাণের উপর নির্ভর করে।
অর্থ প্রদানের পদ্ধতি এবং অর্থ প্রদানের শর্তাবলী
নমুনার জন্য, সাধারণভাবে আমরা পেপাল বা আলিবাবা গ্রহণ করি।
ভর উৎপাদনের জন্য, আমরা টি/টি পেমেন্ট গ্রহণ করি।
নমুনার জন্য, আমরা উৎপাদন আগে পূর্ণ পেমেন্ট সংগ্রহ.
ভর উত্পাদনের জন্য, আমরা উত্পাদনের আগে 50% অগ্রিম অর্থ প্রদান গ্রহণ করতে পারি, এবং চালানের আগে বাকি 50% অর্থ প্রদান সংগ্রহ করতে পারি।
আমরা 6 বারের বেশি সহযোগিতা অর্ডার করার পরে, আমরা অন্যান্য পেমেন্ট শর্তাবলী যেমন A / S (দেখার পর) নিয়ে আলোচনা করতে পারি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1নমুনার জন্য সাধারণ ডেলিভারি সময় কতক্ষণ? ব্যাক-এন্ড বড় অর্ডারের জন্য ডেলিভারি সময় কতক্ষণ?
নমুনা অর্ডার লিড-টাইম প্রায় 15 দিন,বহু পরিমাণ অর্ডার লিড-টাইম 25-30 দিন।
2আপনি কি কাস্টম সার্ভিস গ্রহণ করেন?
আমরা মোটর প্যারামিটার, সীসা তারের ধরন, আউট শ্যাফ ইত্যাদি সহ পণ্য কাস্টমাইজ গ্রহণ করি।
3এই মোটরে এনকোডার যোগ করা সম্ভব?
এই ধরনের মোটরের জন্য, আমরা মোটর পরিধান ক্যাপের উপর এনকোডার যোগ করতে পারি।
