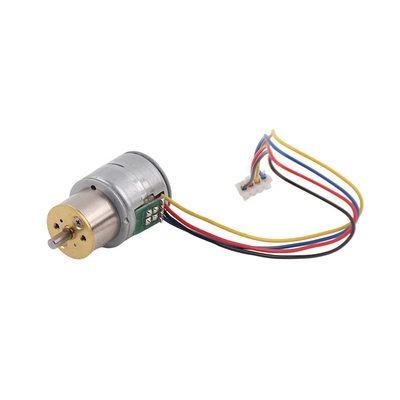

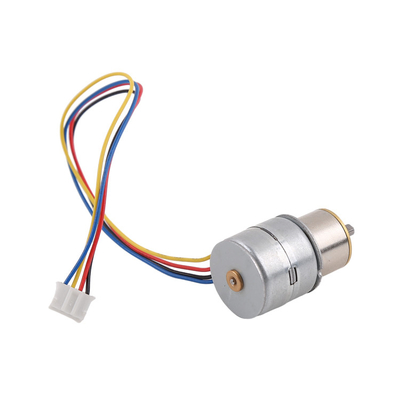

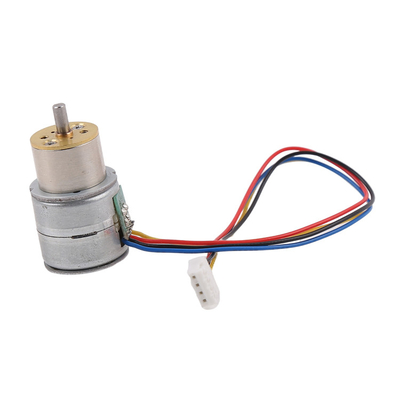

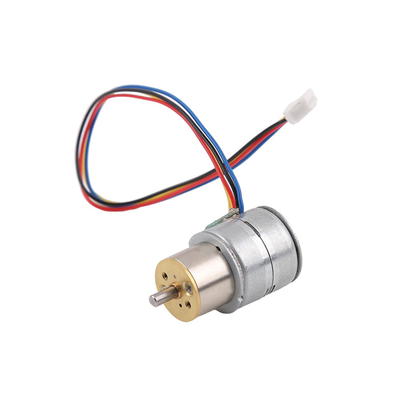

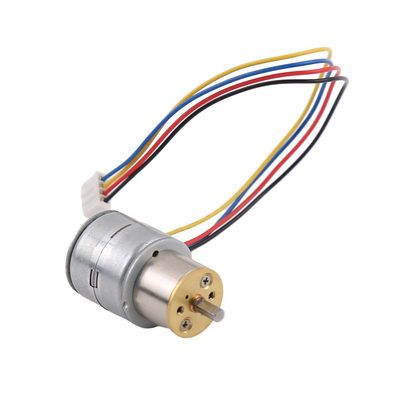

2 ফেজ উচ্চ নির্ভুলতা 20mm পিএম স্টেপার মোটর সার্কুলার গিয়ারবক্সের সাথে 18 ডিগ্রি স্টেপ কোণ
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | VIC-TECH |
| সাক্ষ্যদান | RoHS |
| মডেল নম্বার | SM20-13GR |
| ন্যূনতম চাহিদার পরিমাণ | 1 একক |
| মূল্য | $5~8/unit |
| প্যাকেজিং বিবরণ | পণ্যটি পার্ল কটন দিয়ে প্যাক করা হয়েছে, এবং বাইরের অংশটি একটি কার্টনে রয়েছে। |
| ডেলিভারি সময় | নমুনা পেমেন্ট পাওয়ার পর 10 ~ 30 দিন |
| পরিশোধের শর্ত | মানিগ্রাম, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড, টি/টি, এল/সি |
| যোগানের ক্ষমতা | 100000 ইউনিট/বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| মোটর প্রকার | বাইপোলার 20 মিমি গিয়ার স্টেপার মোটর | ধাপ কোণ | 18 ডিগ্রী |
|---|---|---|---|
| পর্যায়গুলির সংখ্যা | 2 পর্যায় | সীসা স্ক্রু টাইপ | Φ3D2.5 |
| কুণ্ডলী প্রতিরোধের | 9.2Ω/ফেজ | OEM এবং ODM পরিষেবা | উপলব্ধ |
| ন্যূনতম অর্ডার পরিমাণ | 1 একক | ||
| বিশেষভাবে তুলে ধরা | 20 মিমি পিএম স্টেপার মোটর,২ ফেজ পিএম স্টেপার মোটর,১৮ ডিগ্রি গিয়ারবক্স স্টেপার মোটর |
||
পণ্যের বর্ণনা
2 ফেজ উচ্চ নির্ভুলতা 20 মিমি পিএম স্টেপার মোটর সার্কুলার গিয়ারবক্সের সাথে 18 ডিগ্রি স্টেপ কোণ
বর্ণনা
এটি একটি বৃত্তাকার গিয়ারবক্স যা ২০ মিমি পিএম স্টেপার মোটর দিয়ে তৈরি।
মোটরের প্রতিরোধ 10Ω, 20Ω এবং 31Ω থেকে নির্বাচনযোগ্য।
সার্কুলার গিয়ারবক্সের গিয়ার অনুপাত ১০।1,16:1,20:1,30:1,35:1,39:1,50:1,66:1,87:1,102:1,153:1,169:1,210:1,243:1,297:1,350:1,
সার্কুলার গিয়ারবক্সের দক্ষতা ৫৮-৮০%।
এর অনুপাত যত বড়, আউটপুট শ্যাফ্টের ঘূর্ণন গতি তত ধীর এবং টর্ক তত বেশি।
গ্রাহক প্রয়োজনীয় টর্ক অনুযায়ী গিয়ার অনুপাত মূল্যায়ন করে।
আপনি যদি পরীক্ষার জন্য কিছু নমুনা কিনতে আগ্রহী হন তবে দয়া করে আমাদের সাথে যোগাযোগ করুন।
পরামিতি
| মডেল নং। | SM20-13GR |
| মোটর ব্যাসার্ধ | ২০ মিমি |
| গিয়ারবক্সের ধরন | ১৩জিআর সিলিন্ডার গিয়ারবক্স |
| ড্রাইভ ভোল্টেজ | ৬ ভোল্ট ডিসি |
| কয়েল প্রতিরোধের | 10Ω অথবা 31Ω/ফেজ |
| ধাপের সংখ্যা | ২টি ধাপ (৪টি তার) |
| পদক্ষেপের কোণ | 18°/গিয়ার অনুপাত |
| আউটপুট শ্যাফ্ট | ৩ মিমি ডি২.৫ শ্যাফ্ট |
| গিয়ার অনুপাত | 10১-৩৫০:1 |
| OEM&ODM পরিষেবা | উপলব্ধ |
| কার্যকারিতা | ৫৮-৮০% |
ডিজাইন অঙ্কন
রাউন্ড গিয়ার বক্স গিয়ার অনুপাতের স্পেসিফিকেশন
| গিয়ার অনুপাত | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| সঠিক অনুপাত | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| দাঁতের গলা | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| গিয়ার স্তর | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| কার্যকারিতা | ৮০% | ৬৪% | ৬৪% | ৭১% | ৬৪% | ৬৪% | ৬৪% | ৬৪% |
| গিয়ার অনুপাত | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| সঠিক অনুপাত | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| দাঁতের গলা | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| গিয়ার স্তর | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| কার্যকারিতা | ৬৪% | ৬৪% | ৫৮% | ৫৮% | ৫৮% | ৫৮% | ৫৮% | ৫৮% |
বৃত্তাকার গিয়ার প্রকার সম্পর্কে
1গিয়ার বক্সের উচ্চ নির্ভুলতা এবং উচ্চ দক্ষতা রয়েছে।
2. গোলাকার গিয়ারবক্স আউটপুট শ্যাফ্ট সাধারণত φ3mmD2.5mm শ্যাফ্ট, এবং আউটপুট শ্যাফ্টের দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে।
3. বিভিন্ন গিয়ার রেসিওর জন্য আউটপুট স্পিড এবং টর্ক আলাদা গ্রাহকরা প্রয়োজনীয় টর্কের অনুযায়ী গিয়ার রেসিওটি মূল্যায়ন করেন।
4. গোলাকার গিয়ারবক্সটি 15 মিমি স্টেপার মোটরের সাথেও যুক্ত করা যেতে পারে।
নিম্নলিখিত চার্টটি একটি বৃত্তাকার গিয়ারবক্স সহ একটি 15 মিমি স্টেপার মোটর দেখায়ঃ
প্রয়োগ
গিয়ারযুক্ত স্টেপার মোটর, স্মার্ট হোম, ব্যক্তিগত যত্ন, হোম অ্যাপ্লায়েন্স সরঞ্জাম, স্মার্ট মেডিকেল সরঞ্জাম, স্মার্ট রোবট, স্মার্ট লজিস্টিক, স্মার্ট গাড়ি, যোগাযোগ সরঞ্জাম,স্মার্ট পোশাকের ডিভাইস, ভোক্তা ইলেকট্রনিক্স, ক্যামেরা সরঞ্জাম, এবং অন্যান্য শিল্প।
কাস্টমাইজেশন পরিষেবা
1. কয়েল প্রতিরোধ / নামমাত্র ভোল্টেজঃ কয়েল প্রতিরোধ সামঞ্জস্যযোগ্য, প্রতিরোধের উচ্চতর, মোটরের নামমাত্র ভোল্টেজ উচ্চতর।
2. ব্র্যাকেট ডিজাইন / স্লাইডার দৈর্ঘ্যঃ যদি গ্রাহকরা দীর্ঘ বা সংক্ষিপ্ত ব্র্যাকেট চান, বিশেষ নকশা আছে, যেমন মাউন্ট গর্ত, এটি নিয়মিত।
3. স্লাইডার নকশাঃ বর্তমান স্লাইডার ব্রাস হয়, এটি খরচ বাঁচাতে প্লাস্টিকের সাথে প্রতিস্থাপন করা যেতে পারে
4. পিসিবি + তারের + সংযোগকারীঃ পিসিবি নকশা, তারের দৈর্ঘ্য, সংযোগকারী পিচ সামঞ্জস্যযোগ্য, গ্রাহকের প্রয়োজন অনুযায়ী এফপিসি দিয়ে প্রতিস্থাপিত হতে পারে।
