উচ্চ নির্ভুলতা 57HS51 57mm NEMA 23 হাইব্রিড স্টেপার মোটর 500 পিপিআর রেজোলিউশন সহ অপটিক্যাল এনকোডার
| উৎপত্তি স্থল | জিয়াংসু, চীন (মূল ভূখণ্ড) |
|---|---|
| পরিচিতিমুলক নাম | VIC-TECH |
| সাক্ষ্যদান | RoHS |
| মডেল নম্বার | 57HS51-EN |
| ন্যূনতম চাহিদার পরিমাণ | 1 একক |
| মূল্য | $25 - $45 / Units |
| প্যাকেজিং বিবরণ | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ, বা কাস্টমাইজ করা যেতে পারে |
| ডেলিভারি সময় | 15-30 কাজের দিন |
| পরিশোধের শর্ত | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা | প্রতি মাসে 10000 ইউনিট |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| মোটর প্রকার | হাইব্রিড স্টেপার মোটর | মোটর আকার | 57 মিমি (NEMA23) |
|---|---|---|---|
| কারেন্ট | 1~4 এ/ফেজ | এনকোডার প্রকার | অপটিক্যাল এনকোডার |
| এনকোডার রেজোলিউশন | 500 পিপিআর | ধাপ কোণ | 1.8°/ধাপ |
পণ্যের বর্ণনা
উচ্চ নির্ভুলতা 57HS51 57mm NEMA 23 হাইব্রিড স্টেপার মোটর 500 পিপিআর রেজোলিউশন সহ অপটিক্যাল এনকোডার

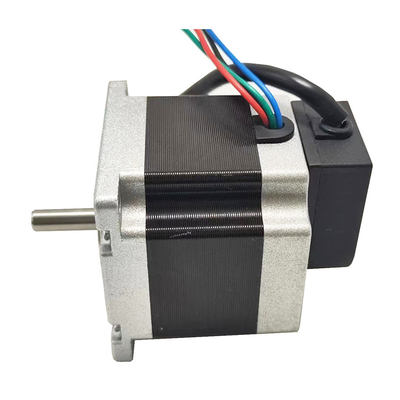

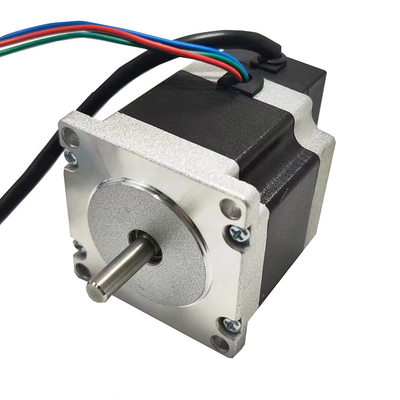

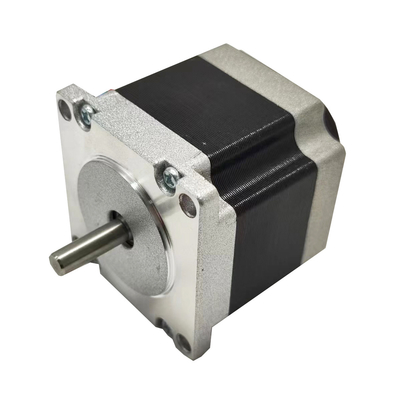

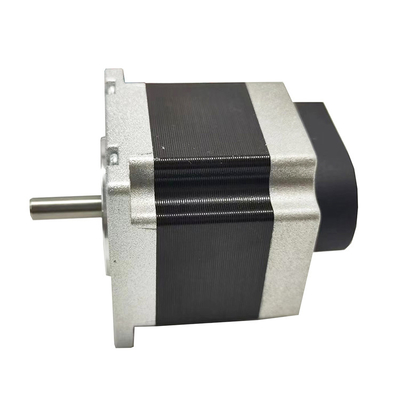

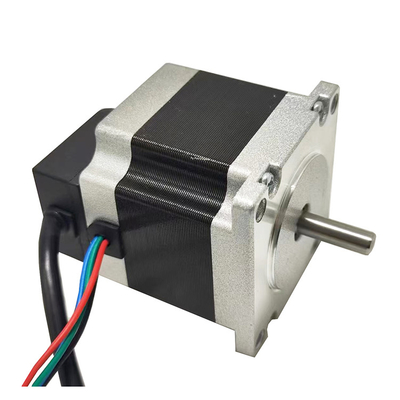

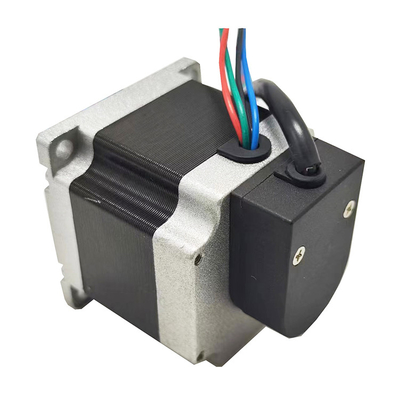

এটি একটি ৫৭ মিমি হাইব্রিড স্টেপার মোটর যার নীচে একটি অপটিক্যাল এনকোডার রয়েছে।
৫৭ মিমি হাইব্রিড স্টেপার মোটরটি ১.৮ ডিগ্রি স্টেপ কোণ, যা NEMA ২৩ মোটর নামেও পরিচিত।
এই মোটরটি উচ্চ নির্ভুলতা নিয়ন্ত্রণের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
বন্ধ লুপে পৌঁছানোর জন্য, উচ্চতর নির্ভুলতা নিয়ন্ত্রণের জন্য। একটি এনকোডার ফিডব্যাক সংকেত প্রদানের জন্য প্রয়োজন।
ব্যবহৃত এনকোডারটি অপটিক্যাল এনকোডার, এবং আমাদের বিভিন্ন রেজোলিউশন রয়েছে যার মধ্যে রয়েছে 500, 1000, 2000 পিপিআর এবং আরও অনেক কিছু।
এনকোডারটিতে তিনটি চ্যানেল রয়েছেঃ সিগন্যাল এ, সিগন্যাল বি এবং সিগন্যাল ইনডেক্স।
মোটরটির আকার ৫৭ মিমি, এবং আমরা বিভিন্ন উচ্চতার জন্য বিকল্প আছে।
উচ্চতা বাড়লে মোটরের টর্ক, ওজন এবং খরচ বেশি হয়।
অর্ডার নিশ্চিত করার আগে দয়া করে মোটর এবং এনকোডার পরামিতি নিশ্চিত করুন।
যান্ত্রিক মাত্রাঃ এমএম
সাধারণ অ্যাপ্লিকেশন
- থ্রিডি প্রিন্টার
- পর্যবেক্ষণ সরঞ্জাম
- চিকিৎসা যন্ত্রপাতি
- ভেন্ডিং মেশিন
- ইঞ্জিনিয়ারিং যানবাহন
- সিএনসি খোদাই মেশিন
- এটিএম মেশিন
মোটর পরামিতিঃ
|
ধাপ কোণ (°) |
মোটর দৈর্ঘ্য (মিমি) |
টার্মিনাল টর্চ (কেজি*সেমি) |
বর্তমান /পর্ব (এ/ফেজ) |
প্রতিরোধ (Ω/ফেজ) |
ইন্ডাক্ট্যান্স (এমএইচ/ফেজ) |
সংখ্যা লিডস |
ঘূর্ণন ইনার্সি (g*cm2) |
ওজন (কেজি) |
| 0.9 | 41 | 3.9 | 1 | 5.7 | 8 | 6 | 120 | 0.45 |
| 1.8 | 41 | 3.9 | 2 | 1.4 | 1.4 | 8 | 150 | 0.47 |
| 0.9 | 51 | 7.2 | 2 | 1.6 | 2.2 | 6 | 280 | 0.59 |
| 1.8 | 51 | 9 | 2 | 1.8 | 2.7 | 8 | 230 | 0.59 |
| 0.9 | 56 | 12 | 2.8 | 0.9 | 3.3 | 4 | 300 | 0.7 |
| 1.8 | 56 | 9 | 2 | 1.8 | 2.5 | 6 | 280 | 0.68 |
| 0.9 | 76 | 18 | 2.8 | 1.15 | 5.6 | 4 | 480 | 1 |
| 1.8 | 76 | 13.5 | 3 | 1 | 1.6 | 6 | 440 | 1.1 |
| 1.8 | 100 | 30 | 4.2 | 0.75 | 3 | 4 | 700 | 1.3 |
| 1.8 | 112 | 31 | 4.2 | 0.9 | 3.8 | 4 | 800 | 1.4 |
এনকোডার প্যারামিটারঃ
| এনকোডার প্রকার | অপটিক্যাল এনকোডার |
| রেজোলিউশন | ১০০/২০০/৫০০/১০০০/১০২৪/২০০০/২৫০০পিপিআর |
| আউটপুট সংকেত | সিগন্যাল A, B, সূচক |
| পাওয়ার সাপ্লাই | ৫ ভোল্ট ডিসি |
| সর্বাধিক প্রতিক্রিয়া ফ্রিকোয়েন্সি | ১০০ কিলোহার্টজ |
| সর্বাধিক ঘূর্ণন গতি | ৩০০০ আরপিএম |
রেফারেন্সের জন্য টর্ক কার্ভউপরের পণ্যগুলি কেবল প্রতিনিধি মডেল, আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী পণ্যগুলি কাস্টমাইজ করতে পারি।শ্যাফ্টের দৈর্ঘ্য এবং ব্যাসার্ধ অন্তর্ভুক্ত। আমাদের কোম্পানিও OEM পরিষেবা প্রদান করতে পারে।
পণ্যের বিস্তারিত উপস্থাপনা
হাইব্রিড স্টেপার মোটর সম্পর্কেঃ
হাইব্রিড স্টেপার মোটর সাধারণত বর্গাকার আকৃতির হয় এবং একটি স্টেপার মোটর তার অনন্য বাহ্যিক আকৃতি দ্বারা চিহ্নিত করা যেতে পারে।
একটি হাইব্রিড স্টেপার মোটরের 1.8° স্টেপ কোণ ((200 স্টেপ / বিপ্লব) বা 0.9° স্টেপ কোণ (400 স্টেপ / বিপ্লব) রয়েছে। স্টেপ কোণটি রোটরের স্তরগুলির দাঁতের সংখ্যা দ্বারা নির্ধারিত হয়।
একটি হাইব্রিড স্টেপার মোটর নামকরণের বিভিন্ন উপায় রয়েছেঃ
মেট্রিক ইউনিট (ইউনিটঃ মিমি) বা ইম্পেরিয়াল ইউনিট (ইউনিটঃ ইঞ্চি) দ্বারা
উদাহরণস্বরূপ, ৪২ মিমি মোটর = ১.৭ ইঞ্চি স্টেপার মোটর।
তাই ৪২ মিমি মোটরকে NEMA ১৭ মোটরও বলা যেতে পারে।
হাইব্রিড স্টেপার মোটরের নাম ব্যাখ্যাঃ
উদাহরণস্বরূপ, 42HS40 স্টেপার মোটরঃ
৪২ মানে ৪২ মিলিমিটার, তাই এটি একটি NEMA17 মোটর।
এইচএস মানে হাইব্রিড স্টেপার মোটর।
40 মানে উচ্চতা 40mm মোটর।
আমাদের কাছে গ্রাহকদের জন্য বিভিন্ন উচ্চতা রয়েছে, উচ্চতার সাথে, মোটরটির টর্ক বেশি, ওজন বেশি এবং দাম বেশি হবে।
এখানে একটি সাধারণ হাইব্রিড স্টেপার মোটরের অভ্যন্তরীণ কাঠামো।
হাইব্রিড স্টেপার মোটরের প্রয়োগঃ
হাইব্রিড স্টেপার মোটরগুলির উচ্চ রেজোলিউশনের কারণে (প্রতি ঘূর্ণন প্রতি 200 বা 400 ধাপ), এগুলি উচ্চ নির্ভুলতার প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়, যেমনঃ
থ্রিডি প্রিন্টিং
শিল্প নিয়ন্ত্রণ (সিএনসি, স্বয়ংক্রিয় ফ্রেজিং মেশিন, টেক্সটাইল মেশিন)
কম্পিউটার পেরিফেরিয়াল
প্যাকিং মেশিন
এবং অন্যান্য স্বয়ংক্রিয় সিস্টেম যা উচ্চ নির্ভুলতা নিয়ন্ত্রণ প্রয়োজন।
