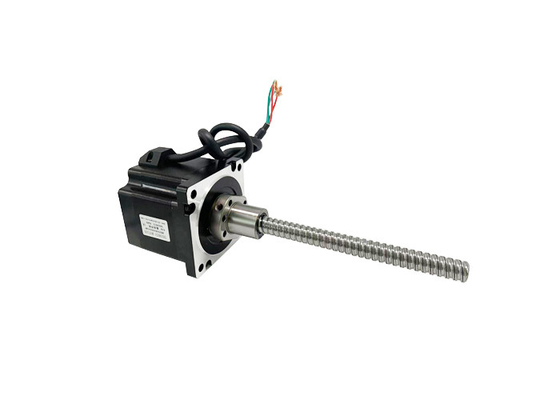

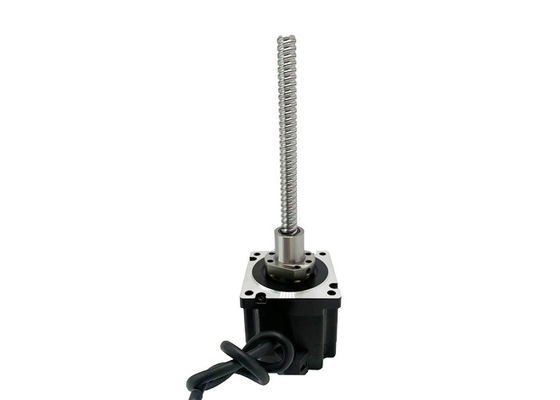

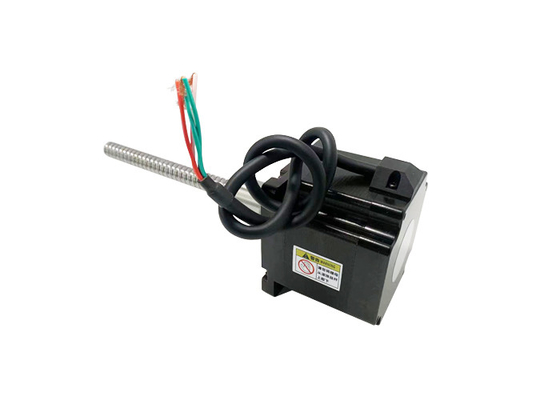

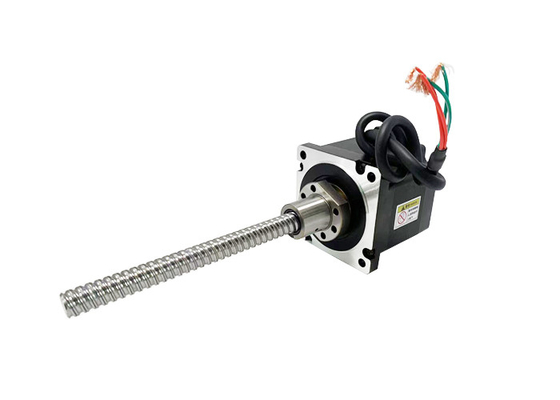

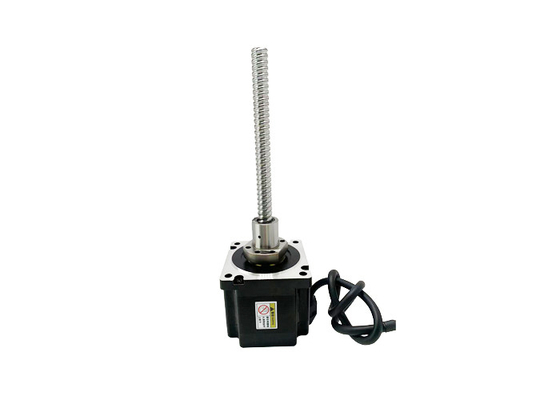

নেমা 34 (86 মিমি) হাইব্রিড বল স্ক্রু স্টেপার মোটর 1.8° স্টেপ অ্যাঙ্গেল 4 লিড তারের ভোল্টেজ 3/4.8V কারেন্ট 6A
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | VIC-TECH |
| সাক্ষ্যদান | RoHS |
| মডেল নম্বার | VSM86BSHSM |
| ন্যূনতম চাহিদার পরিমাণ | 1 একক |
| মূল্য | $114~$200/Unit |
| প্যাকেজিং বিবরণ | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ, বা কাস্টমাইজ করা যেতে পারে |
| ডেলিভারি সময় | 15-30 কাজের দিন |
| পরিশোধের শর্ত | ওয়েস্টার্ন ইউনিয়ন, টি/টি, এল/সি, মানিগ্রাম |
| যোগানের ক্ষমতা | 1000000 ইউনিট/বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| মোটর আকার | 86 মিমি | ধাপ কোণ | 1.8° |
|---|---|---|---|
| ভোল্টেজ (V) | 3 / 4.8 | বর্তমান (A) | 6 |
| প্রতিরোধ (ওহমস) | 0.5 / 0.8 | আবেশ (mH) | 4 / 8.5 |
| সীসা তারের | 4 | শহর | চ্যাংঝো |
পণ্যের বর্ণনা
Nema 34 (86mm) হাইব্রিড বল স্ক্রু স্টেপার মোটর 1.8° স্টেপ এঙ্গেল 4 লিড তারের ভোল্টেজ 3/4.8V বর্তমান 6A
Nema 34 (86 মিমি) হাইব্রিড স্টেপার মোটর, দ্বিধারক, 4-লেড, বল স্ক্রু, কম শব্দ, দীর্ঘ জীবন, উচ্চ কর্মক্ষমতা, সিই এবং RoHS সার্টিফাইড।
বল স্ক্রু স্টেপার মোটর একটি বল স্ক্রু ব্যবহার করে, রোটারি গতিকে রৈখিক গতিতে রূপান্তর করে; বল স্ক্রু ব্যাসার্ধ এবং সীসা বিভিন্ন সমন্বয় আছে,বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণ করতে.
বল স্ক্রু স্টেপার মোটর সাধারণত উচ্চ নির্ভুলতা রৈখিক আন্দোলন, দীর্ঘ জীবন, উচ্চ দক্ষতা, যেমন শিল্প অটোমেশন, অর্ধপরিবাহী ডিভাইস ইত্যাদির প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
থিংকারমোশন 30N থেকে 2400N পর্যন্ত লোড পরিসীমা এবং বিভিন্ন গ্রেড (সি 7, সি 5, সি 3) এর সাথে বল স্ক্রু স্টেপার মোটর (এনইএমএ 8, এনইএমএ 11, এনইএমএ 14, এনইএমএ 17, এনইএমএ 23, এনইএমএ 24, এনইএমএ 34) এর সম্পূর্ণ পরিসীমা সরবরাহ করে।
কাস্টমাইজেশনগুলি অনুরোধ অনুসারে প্রক্রিয়া করা যেতে পারে, যেমন স্ক্রু দৈর্ঘ্য এবং স্ক্রু শেষ, বাদাম, চৌম্বকীয় ব্রেক, এনকোডার ইত্যাদি।
বর্ণনাঃ
|
পণ্যের নাম |
৮৬ মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটর |
|
মডেল |
VSM86BSHSM |
|
প্রকার |
হাইব্রিড স্টেপার মোটর |
|
ধাপ কোণ |
1.8° |
|
ভোল্টেজ (V) |
৩/৪8 |
|
বর্তমান (এ) |
6 |
|
প্রতিরোধ (ওহম) |
0.৫/০।8 |
|
ইন্ডাক্ট্যান্স (এমএইচ) |
৪/৮5 |
| লিড ওয়্যার | 4 |
|
মোটরের দৈর্ঘ্য (মিমি) |
৭৬ / ১১৪ |
| পরিবেষ্টিত তাপমাত্রা | -২০°সি ~ +৫০°সি |
| তাপমাত্রা বৃদ্ধি | ৮০ হাজার ম্যাক্স. |
| ডায়েলেক্ট্রিক শক্তি | 1mA Max. @ 500V, 1KHz, 1 সেকেন্ড। |
| আইসোলেশন প্রতিরোধের | 100MΩ মিনিট @500Vdc |
সার্টিফিকেশনঃ
বৈদ্যুতিক পরামিতিঃ
| মোটরের আকার |
ভোল্টেজ/ পর্যায় (V) |
বর্তমান/ পর্যায় (A) |
প্রতিরোধ ক্ষমতা পর্যায় (Ω) |
ইন্ডাক্ট্যান্স/ পর্যায় (এমএইচ) |
সংখ্যা লিড ওয়্যার |
রোটার ইনার্টি (জি.সি.এম)2) |
মোটর ওজন (জ) |
মোটর দৈর্ঘ্য L (মিমি) |
| 86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
| 86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
VSM86BSHSM স্ট্যান্ডার্ড বাহ্যিক মোটর রূপরেখা অঙ্কনঃ
নোটঃ
সীসা স্ক্রু দৈর্ঘ্য কাস্টমাইজ করা যাবে
কাস্টমাইজড যন্ত্রপাতি লিড স্ক্রু শেষে কার্যকর
আরো বল স্ক্রু স্পেসিফিকেশন জন্য আমাদের সাথে যোগাযোগ করুন.
VSM86BSHSMBall বাদাম 1605 রূপরেখা অঙ্কনঃ
VSM86BSHSMBall বাদাম 1610 রূপরেখা অঙ্কনঃ
VSM86BSHSMBall বাদাম 1616 রূপরেখা অঙ্কনঃ
গতি এবং থ্রাস্ট কার্ভঃ
86 সিরিজ 76mm মোটর দৈর্ঘ্য বিপোলার চপার ড্রাইভ
১০০% বর্তমান পালস ফ্রিকোয়েন্সি এবং থ্রাস্ট কার্ভ
86 সিরিজ 114mm মোটর দৈর্ঘ্য দ্বি-পোলার চপার ড্রাইভ
১০০% বর্তমান পালস ফ্রিকোয়েন্সি এবং থ্রাস্ট কার্ভ
| সীসা (মিমি) | রৈখিক গতি (মিমি/সেকেন্ড) | |||||||||
| 5 | 2.5 | 5 | 7.5 | 10 | 12.5 | 15 | 17.5 | 20 | 22.5 | 25 |
| 10 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 16 | 8 | 16 | 24 | 32 | 40 | 48 | 56 | 64 | 72 | 80 |
পরীক্ষার অবস্থাঃহেলিকপ্টার ড্রাইভ, কোন র্যাম্পিং, অর্ধেক মাইক্রো-স্টিপিং, ড্রাইভ ভোল্টেজ 40V
প্রয়োগের ক্ষেত্রঃ
সেমিকন্ডাক্টর উৎপাদন:অর্ধপরিবাহী শিল্পে, নির্ভুলতা এবং নির্ভরযোগ্যতা অত্যন্ত গুরুত্বপূর্ণ। 86 মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি অর্ধপরিবাহী উত্পাদন সরঞ্জামগুলিতে যেমন ওয়েফার হ্যান্ডলিং সিস্টেম,ওয়্যার বন্ডিং মেশিন, এবং যথার্থ সমন্বয় সিস্টেম। তারা অর্ধপরিবাহী উত্পাদন প্রক্রিয়াগুলির জন্য প্রয়োজনীয় অবস্থান সঠিকতা এবং মসৃণ গতি নিয়ন্ত্রণ সরবরাহ করে।
প্যাকেজিং এবং লেবেলিং মেশিনঃপ্যাকেজিং এবং লেবেলিং শিল্পে প্রায়শই উচ্চ গতির এবং নির্ভুল প্যাকেজিং প্রক্রিয়াগুলির জন্য উচ্চ গতির এবং সঠিক অবস্থান প্রয়োজন।86 মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটর প্যাকেজিং মেশিনে পাওয়া যাবেপ্যাকেজ বা লেবেলগুলির সঠিক চলাচল এবং অবস্থান নিশ্চিত করে।
অটোমেটেড টেস্ট এবং পরিমাপ সরঞ্জামঃপরীক্ষা এবং পরিমাপের অ্যাপ্লিকেশনগুলিতে, সঠিক তথ্য সংগ্রহ এবং পরীক্ষার জন্য সঠিক অবস্থান এবং নিয়ন্ত্রিত গতি অপরিহার্য।স্বয়ংক্রিয় পরীক্ষার সরঞ্জামগুলিতে হাইব্রিড বল স্ক্রু স্টেপার মোটর ব্যবহার করা হয় (এটিই), সমন্বয় পরিমাপ মেশিন (সিএমএম) এবং অন্যান্য পরিমাপ ডিভাইসগুলি সুনির্দিষ্ট এবং পুনরাবৃত্তিযোগ্য অবস্থান, সেন্সর, বা পরীক্ষার উপাদানগুলি অর্জন করতে।
শিল্প স্বয়ংক্রিয়তা এবং রোবোটিক্সঃশিল্প স্বয়ংক্রিয়তা সঠিক গতি নিয়ন্ত্রণ এবং অবস্থান উপর নির্ভর করে। 86mm হাইব্রিড বল স্ক্রু স্টেপার মোটর বিভিন্ন স্বয়ংক্রিয় সিস্টেম, সমাবেশ লাইন সহ একটি গুরুত্বপূর্ণ ভূমিকা পালন,উপাদান হ্যান্ডলিং রোবট, স্বয়ংক্রিয়ভাবে পরিচালিত যানবাহন (এজিভি) এবং রোবোটিক বাহন। তারা পুনরাবৃত্তিমূলক কাজগুলি নির্ভুলতার সাথে সম্পাদন করার জন্য প্রয়োজনীয় টর্ক, নির্ভুলতা এবং নির্ভরযোগ্যতা সরবরাহ করে।
লেজার কাটিয়া এবং খোদাই সিস্টেমঃলেজার কাটিয়া এবং খোদাই মেশিন উচ্চ নির্ভুলতা সঙ্গে জটিল নকশা তৈরি করতে সুনির্দিষ্ট এবং নিয়ন্ত্রিত আন্দোলন প্রয়োজন।হাইব্রিড বল স্ক্রু ধাপে ধাপে মোটর এই সিস্টেম লেজার মাথা গতি চালনা করতে ব্যবহার করা হয়, কাটা বা খোদাই প্রক্রিয়া চলাকালীন মসৃণ এবং সুনির্দিষ্ট আন্দোলন নিশ্চিত করে।
প্যাকেজিং এবং উপাদান হ্যান্ডলিংঃপ্যাকেজিং, বাছাই এবং উপাদান হ্যান্ডলিং জড়িত অ্যাপ্লিকেশনগুলিতে, 86 মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি কনভেয়র সিস্টেম, সূচক টেবিল এবং রোবোটিক বাহুতে ব্যবহৃত হয়।এই মোটরগুলি প্যাকেজ বা উপকরণগুলির সুনির্দিষ্ট অবস্থান এবং নিয়ন্ত্রিত চলাচল সক্ষম করে, দক্ষ ও নির্ভরযোগ্য হ্যান্ডলিং অপারেশন নিশ্চিত করে।
অটোমেটেড ডিসপেনসিং সিস্টেম:ডিসপেনসিং অ্যাপ্লিকেশন, যেমন আঠালো ডিসপেনসিং, তরল ভরাট, বা নির্ভুল ডোজিং, তরল বা পদার্থের সঠিক এবং নিয়ন্ত্রিত বিতরণ প্রয়োজন।হাইব্রিড বল স্ক্রু স্টেপার মোটর অবস্থান এবং প্রবাহ হার নিয়ন্ত্রণ করতে স্বয়ংক্রিয় বিতরণ সিস্টেমে ব্যবহৃত হয়, যা সঠিক এবং ধারাবাহিক ডেলিভারি ফলাফল নিশ্চিত করে।
উপকারিতা:
দুর্দান্ত পজিশনিং নির্ভুলতাঃহাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি বল স্ক্রু প্রক্রিয়াটির অন্তর্নিহিত বৈশিষ্ট্যগুলির কারণে দুর্দান্ত অবস্থানের নির্ভুলতা সরবরাহ করে।বল স্ক্রু সমাবেশ প্রতিক্রিয়া ন্যূনতম এবং উচ্চ পুনরাবৃত্তি প্রদান করে, মোটর শ্যাফ্টের সুনির্দিষ্ট অবস্থান নিশ্চিত করে। এই নির্ভুলতা এমন অ্যাপ্লিকেশনগুলিতে অত্যন্ত গুরুত্বপূর্ণ যেখানে সঠিক গতি নিয়ন্ত্রণ এবং অবস্থান প্রয়োজন, যেমন সিএনসি মেশিন, 3 ডি প্রিন্টার,এবং স্বয়ংক্রিয় পরিদর্শন সিস্টেম.
স্বয়ংক্রিয়ভাবে লক করার ক্ষমতাঃহাইব্রিড বোল স্ক্রু স্টেপার মোটরগুলির একটি উল্লেখযোগ্য সুবিধা হ'ল তাদের স্ব-লক করার ক্ষমতা।মোটরকে তার অবস্থান বজায় রাখার অনুমতি দেয় যা অবিচ্ছিন্ন শক্তির প্রয়োজন হয় নাএই বৈশিষ্ট্যটি এমন অ্যাপ্লিকেশনগুলিতে উপকারী যেখানে মোটরটি সক্রিয়ভাবে চালিত না হলে একটি অবস্থান ধরে রাখা বা অবাঞ্ছিত চলাচল রোধ করা প্রয়োজন।
উচ্চ টর্ক ঘনত্বঃ86 মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি উচ্চ টর্ক ঘনত্ব সরবরাহ করে, তাদের আকারের জন্য উল্লেখযোগ্য টর্ক আউটপুট সরবরাহ করতে সক্ষম করে।এটি এমন অ্যাপ্লিকেশনগুলিতে সুবিধাজনক যেখানে উচ্চ টর্ক ক্ষমতা সহ কমপ্যাক্ট মোটরগুলির প্রয়োজন হয়, যেমন রোবোটিক জয়েন্ট, শিল্প ম্যানিপুলেটর, এবং উচ্চ টর্ক গতি নিয়ন্ত্রণ সিস্টেম।
বিস্তৃত গতি পরিসীমাঃহাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি উচ্চ টর্ক অ্যাপ্লিকেশনগুলির জন্য কম গতি থেকে দ্রুত অবস্থান নির্ধারণের জন্য উচ্চতর গতি পর্যন্ত বিস্তৃত গতিতে কাজ করতে পারে।তারা সঠিক গতি নিয়ন্ত্রণ অর্জন এবং অপারেটিং পরিসীমা জুড়ে স্থিতিশীলতা বজায় রাখতে পারেন, তাদের এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যা বহুমুখী গতির ক্ষমতা প্রয়োজন, যেমন পিক-অ্যান্ড-প্লেস সিস্টেম, স্বয়ংক্রিয় সমাবেশ লাইন এবং টেক্সটাইল মেশিন।
ব্যবহার করা সহজ এবং খরচ-কার্যকরঃহাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি সেট আপ এবং ব্যবহার করা তুলনামূলকভাবে সহজ। তারা একটি ওপেন-লুপ নিয়ন্ত্রণ ব্যবস্থায় কাজ করে, এনকোডারগুলির মতো অতিরিক্ত ফিডব্যাক ডিভাইসের প্রয়োজন দূর করে।এটি সামগ্রিক সিস্টেম নকশা সহজতর করে এবং বন্ধ লুপ সার্ভো সিস্টেমের তুলনায় খরচ হ্রাস করেস্টেপার মোটর নিয়ন্ত্রণ সাধারণত পালস এবং দিকনির্দেশের সংকেতগুলির মাধ্যমে অর্জন করা হয়, যা নিয়ন্ত্রণ সিস্টেমের সাথে সংহতকরণকে সহজ করে তোলে।
উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্বঃহাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি তাদের উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্বের জন্য পরিচিত। বল স্ক্রু প্রক্রিয়াটি মসৃণ এবং ধারাবাহিক গতি সরবরাহ করে, পোশাক হ্রাস করে এবং মোটরের আয়ু বাড়ায়।অতিরিক্তভাবে, তারা ধাক্কা বা হারানো ধাপে কম প্রবণ, চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
কম রক্ষণাবেক্ষণঃতাদের শক্তিশালী নকশা এবং নির্ভরযোগ্য পারফরম্যান্সের সাথে, 86 মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটরগুলির ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজন হয়। বল স্ক্রু সমাবেশটি সাধারণত তৈলাক্ত এবং সিল করা হয়,ঘন ঘন রক্ষণাবেক্ষণের কাজ যেমন পুনরায় তৈলাক্তকরণ বা পুনরায় সমন্বয় করার প্রয়োজন হ্রাস করা.
মোটর নির্বাচনের প্রয়োজনীয়তাঃ
✅চলাচল/মোন্টেশন দিক
