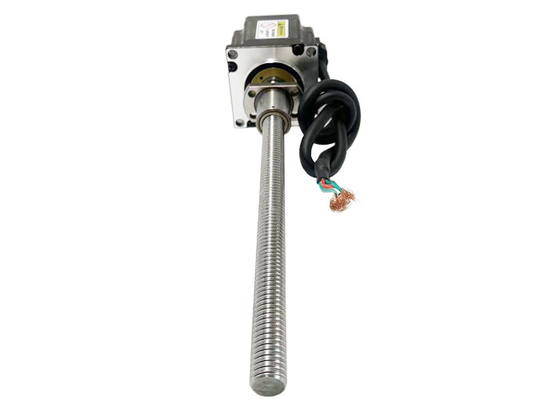

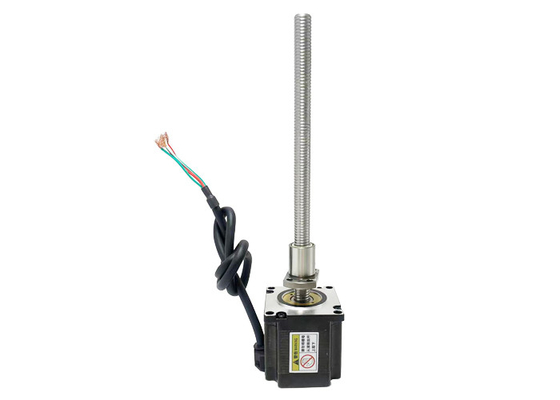

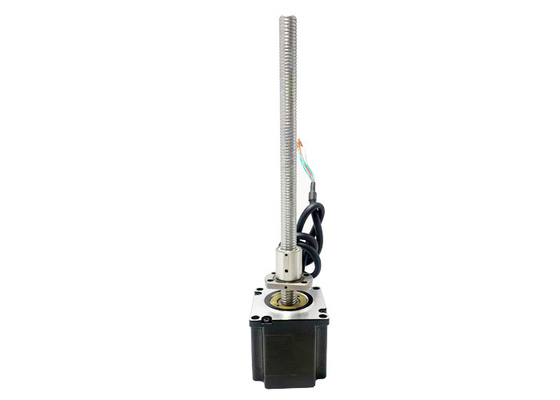

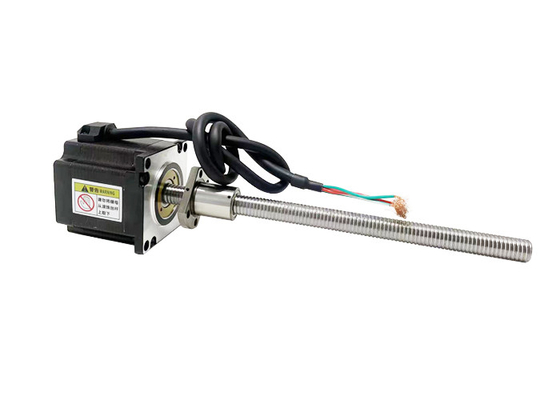

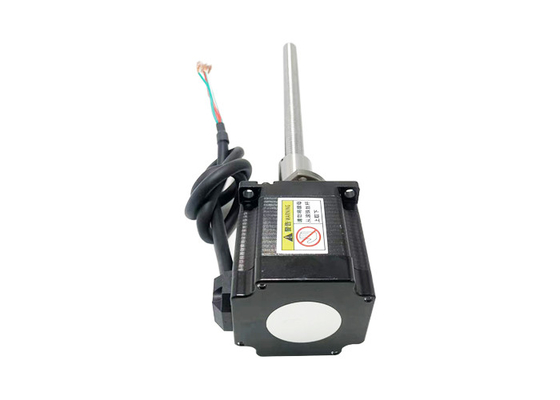

নেমা 23 (57 মিমি) হাইব্রিড বল স্ক্রু স্টেপার মোটর 1.8° স্টেপ অ্যাঙ্গেল 4 মেডিকেল ডায়াগনস্টিক সরঞ্জামের জন্য লিড তার
উৎপত্তি স্থল | চীন |
---|---|
পরিচিতিমুলক নাম | VIC-TECH |
সাক্ষ্যদান | RoHS |
মডেল নম্বার | VSM57BSHSM |
ন্যূনতম চাহিদার পরিমাণ | 1 একক |
মূল্য | $85~$200/Unit |
প্যাকেজিং বিবরণ | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ, বা কাস্টমাইজ করা যেতে পারে |
ডেলিভারি সময় | 15-30 কাজের দিন |
পরিশোধের শর্ত | ওয়েস্টার্ন ইউনিয়ন, টি/টি, এল/সি, মানিগ্রাম |
যোগানের ক্ষমতা | 1000000 ইউনিট/বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xমোটর আকার | 57 মিমি | ধাপ কোণ | 1.8° |
---|---|---|---|
ভোল্টেজ (V) | 2.3 / 3 / 3.1 / 3.8 | বর্তমান (A) | 3/4 |
প্রতিরোধ (ওহমস) | ০.৭৫/১/০.৭৮/০.৯৫ | আবেশ (mH) | 2.5/4.5/3.3/4.5 |
সীসা তারের | 4 | শহর | চ্যাংঝো |
Nema 23 (57mm) হাইব্রিড বল স্ক্রু স্টেপার মোটর 1.8° স্টেপ এঙ্গেল 4 লিড তারগুলি মেডিকেল ডায়াগনস্টিক সরঞ্জামগুলির জন্য
Nema 23 (57mm) হাইব্রিড স্টেপার মোটর, দ্বিধারক, 4-লিড, বল স্ক্রু, কম শব্দ, দীর্ঘ জীবন, উচ্চ কর্মক্ষমতা, সিই এবং RoHS সার্টিফাইড।
বড় লোড ক্ষমতা, ছোট কম্পন, কম শব্দ, দ্রুত গতি, দ্রুত প্রতিক্রিয়া, মসৃণ অপারেশন, দীর্ঘ জীবন, উচ্চ অবস্থান সঠিকতা (± 0.005 মিমি পর্যন্ত)
বর্ণনাঃ
পণ্যের নাম |
৫৭ মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটর |
মডেল |
VSM57BSHSM |
প্রকার |
হাইব্রিড স্টেপার মোটর |
ধাপ কোণ |
1.8° |
ভোল্টেজ (V) |
2.৩/৩/৩.১/৩8 |
বর্তমান (এ) |
৩ / ৪ |
প্রতিরোধ (ওহম) |
0.75 / 1 / 0.78 / 0.95 |
ইন্ডাক্ট্যান্স (এমএইচ) |
2.৫ / ৪.৫ / ৩.৩ / ৪5 |
লিড ওয়্যার | 4 |
মোটরের দৈর্ঘ্য (মিমি) |
45 / 55 / 65 / 75 |
পরিবেষ্টিত তাপমাত্রা | -২০°সি ~ +৫০°সি |
তাপমাত্রা বৃদ্ধি | ৮০ হাজার ম্যাক্স. |
ডায়েলেক্ট্রিক শক্তি | 1mA Max. @ 500V, 1KHz, 1 সেকেন্ড। |
আইসোলেশন প্রতিরোধের | 100MΩ মিনিট @500Vdc |
সার্টিফিকেশনঃ
বৈদ্যুতিক পরামিতিঃ
মোটরের আকার |
ভোল্টেজ / ফেজ (V) |
বর্তমান / ফেজ (A) |
প্রতিরোধ / ফেজ (Ω) |
ইন্ডাক্ট্যান্স / ফেজ (এমএইচ) |
সংখ্যা লিড ওয়্যার |
রোটার ইনার্টি (জি.সি.এম)2) |
মোটর ওজন (জ) |
মোটর দৈর্ঘ্য L (মিমি) |
57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
VSM57BSHSM স্ট্যান্ডার্ড বাহ্যিক মোটর রূপরেখা অঙ্কনঃ
নোটঃ
সীসা স্ক্রু দৈর্ঘ্য কাস্টমাইজ করা যাবে
কাস্টমাইজড যন্ত্রপাতি লিড স্ক্রু শেষে কার্যকর
আরো বল স্ক্রু স্পেসিফিকেশন জন্য আমাদের সাথে যোগাযোগ করুন.
VSM57BSHSMBall বাদাম 1202 রূপরেখা অঙ্কনঃ
VSM57BSHSMBall বাদাম 1205 রূপরেখা অঙ্কনঃ
VSM57BSHSMBall বাদাম 1210 রূপরেখা অঙ্কনঃ
গতি এবং থ্রাস্ট কার্ভঃ
57 সিরিজ 45mm মোটর দৈর্ঘ্য বিপোলার চপার ড্রাইভ
১০০% বর্তমান পালস ফ্রিকোয়েন্সি এবং থ্রাস্ট কার্ভ
৫৭ সিরিজ ৫৫ মিমি মোটর দৈর্ঘ্য বাইপোলার চপার ড্রাইভ
১০০% বর্তমান পালস ফ্রিকোয়েন্সি এবং থ্রাস্ট কার্ভ
সীসা (মিমি) | রৈখিক গতি (মিমি/সেকেন্ড) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
পরীক্ষার অবস্থাঃহেলিকপ্টার ড্রাইভ, কোন র্যাম্পিং, অর্ধেক মাইক্রো-স্টিপিং, ড্রাইভ ভোল্টেজ 40V
57 সিরিজ 65mm মোটর দৈর্ঘ্য বিপোলার চপার ড্রাইভ
১০০% বর্তমান পালস ফ্রিকোয়েন্সি এবং থ্রাস্ট কার্ভ
57 সিরিজ 75mm মোটর দৈর্ঘ্য দ্বিধারক Chopper ড্রাইভ
১০০% বর্তমান পালস ফ্রিকোয়েন্সি এবং থ্রাস্ট কার্ভ
সীসা (মিমি) | রৈখিক গতি (মিমি/সেকেন্ড) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
পরীক্ষার অবস্থাঃহেলিকপ্টার ড্রাইভ, কোন র্যাম্পিং, অর্ধেক মাইক্রো-স্টিপিং, ড্রাইভ ভোল্টেজ 40V
প্রয়োগের ক্ষেত্রঃ
মেডিকেল ডায়াগনস্টিক সরঞ্জাম:৫৭ মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি ইমেজ স্ক্যানার, সিটি স্ক্যানার, এক্স-রে সরঞ্জাম, এমআরআই যন্ত্র ইত্যাদির মতো চিকিত্সা ডায়াগনস্টিক সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে।তাদের উচ্চ নির্ভুলতা অবস্থান নিয়ন্ত্রণ এবং স্থিতিশীলতা চিকিত্সা ইমেজ অধিগ্রহণ এবং প্রক্রিয়াকরণের সময় সঠিক আন্দোলন এবং অবস্থান সক্ষম.
লাইফ সায়েন্স ইনস্ট্রুমেন্টস:লাইফ সায়েন্স গবেষণা এবং পরীক্ষায়, 57 মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি স্বয়ংক্রিয় তরল হ্যান্ডলিং সিস্টেম, উচ্চ-থ্রুপুট স্ক্রিনিং সরঞ্জাম, সেল সংস্কৃতি ডিভাইস,জিন সিকোয়েন্সারএই মোটরগুলির উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা তাদের পরীক্ষামূলক সরঞ্জামগুলিতে সুনির্দিষ্ট গতি এবং অবস্থান নিয়ন্ত্রণের চাহিদা মেটাতে সক্ষম করে।
রোবোটিক্স:57 মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি যৌথ ড্রাইভ, রোবোটিক আর্ম মোশন এবং নির্ভুল অবস্থান নির্ধারণের জন্য রোবোটিকসে ব্যাপকভাবে ব্যবহৃত হয়। এই মোটরগুলি উচ্চ টর্ক দ্বারা চিহ্নিত করা হয়,রোবোটিক্স অ্যাপ্লিকেশনগুলিতে যথার্থ গতি এবং নিয়ন্ত্রণের চাহিদা মেটাতে উচ্চ রেজোলিউশন এবং কম শব্দ.
লেজার সরঞ্জাম:57 মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি ফোকাস সমন্বয়, প্যানিং টেবিল এবং অপটিক্যাল পথ নিয়ন্ত্রণের মতো কাজগুলির জন্য লেজার সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে।এর উচ্চ নির্ভুলতা অবস্থান নিয়ন্ত্রণ এবং স্থিতিশীলতা এটি সঠিক ফোকাস এবং লেজার বিম অবস্থান উপলব্ধি করতে সক্ষম.
বিশ্লেষণ যন্ত্রপাতি:বিভিন্ন ধরণের পরীক্ষাগার বিশ্লেষণ উপকরণে, 57 মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি স্বয়ংক্রিয় নমুনা প্রক্রিয়াকরণ, নমুনা খাওয়ানোর সিস্টেম, তরল ক্রোম্যাটোগ্রাফ,গ্যাস ক্রোম্যাটোগ্রাফএই মোটরগুলির উচ্চ নির্ভুলতা এবং স্থিতিশীল কর্মক্ষমতা পরীক্ষাগার বিশ্লেষণের নির্ভুলতা এবং দক্ষতা বৃদ্ধির ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে।
সেমিকন্ডাক্টর এবং ইলেকট্রনিক উৎপাদন সরঞ্জাম:57 মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি সেমিকন্ডাক্টর এবং ইলেকট্রনিক উত্পাদন সরঞ্জামগুলিতে নির্ভুল অবস্থান এবং অটোমেশন নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। উদাহরণস্বরূপ,তারা সেমিকন্ডাক্টর চিপ টেস্টিং সরঞ্জাম ব্যবহার করা যেতে পারে, প্যাকেজিং মেশিন, সারফেস মাউন্ট প্রযুক্তি, মুদ্রিত সার্কিট বোর্ড উত্পাদন এবং অন্যান্য এলাকায় উচ্চ গতির, উচ্চ নির্ভুলতা এবং নির্ভরযোগ্য গতি নিয়ন্ত্রণ প্রদান।
অ-স্ট্যান্ডার্ড অটোমেশন সরঞ্জাম এবং বিভিন্ন ধরনের অটোমেশন সরঞ্জাম:57 মিমি হাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি অ-স্ট্যান্ডার্ড অটোমেশন সরঞ্জাম এবং স্বয়ংক্রিয় উত্পাদন লাইনগুলির বিস্তৃত পরিসরের জন্য উপযুক্ত। এগুলি অবস্থান নির্ধারণ সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে,স্বয়ংক্রিয় সমাবেশ ব্যবস্থাবিভিন্ন ক্ষেত্রের অটোমেশন চাহিদা মেটাতে এগুলি সুনির্দিষ্ট অবস্থান নিয়ন্ত্রণ এবং নির্ভরযোগ্য গতির পারফরম্যান্স প্রদান করে।
উপকারিতা:
উচ্চ টর্ক-টু-ইনার্সিয়া রেসিওঃহাইব্রিড বল স্ক্রু স্টেপার মোটরগুলির একটি উচ্চ টর্ক-টু-ইনার্সিয়া অনুপাত রয়েছে, যার অর্থ তারা তাদের আকার এবং ওজনের তুলনায় উল্লেখযোগ্য টর্ক আউটপুট সরবরাহ করতে পারে।এই একটি কম্প্যাক্ট ফর্ম ফ্যাক্টর মধ্যে উচ্চ টর্ক প্রয়োজন যে অ্যাপ্লিকেশন জন্য তাদের আদর্শ তোলেযেমন রোবোটিক্স, সিএনসি মেশিন এবং অটোমেশন সিস্টেম।
উচ্চ ত্বরণ এবং বিলম্বঃএই মোটরগুলি দ্রুত ত্বরণ এবং হ্রাস করতে সক্ষম, দ্রুত এবং সুনির্দিষ্ট চলাচলের অনুমতি দেয়।রোটারের নিম্ন ইনার্টি এবং উচ্চ টর্ক আউটপুট মোটর নিয়ন্ত্রণ সংকেত দ্রুত সাড়া করতে সক্ষম, যার ফলে দ্রুততর স্টার্ট-স্টপ সময় এবং সামগ্রিক সিস্টেমের পারফরম্যান্স উন্নত হয়।
মসৃণ মাইক্রোস্টিপিংঃহাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি মাইক্রোস্টিপিং অপারেশনের জন্য উপযুক্ত, যা আরও সূক্ষ্ম রেজোলিউশন এবং মসৃণ গতি নিয়ন্ত্রণের অনুমতি দেয়।মাইক্রোস্টিপিং প্রতিটি সম্পূর্ণ ধাপকে ছোট ছোট উপ-ধাপে বিভক্ত করে, ধাপের আকার হ্রাস এবং কম্পন, গোলমাল এবং অনুরণন প্রভাব হ্রাস। এই বৈশিষ্ট্যটি এমন অ্যাপ্লিকেশনগুলিতে বিশেষভাবে উপকারী যা মসৃণ এবং সুনির্দিষ্ট গতির প্রয়োজন,যেমন থ্রিডি প্রিন্টার এবং লিনিয়ার পজিশনিং সিস্টেম.
কম প্রতিক্রিয়াঃএই মোটরগুলির বল স্ক্রু প্রক্রিয়াটি ব্যাকল্যাশকে হ্রাস করতে সহায়তা করে, যা রোটার এবং লোডের মধ্যে খেলা বা ক্লিয়ারেন্স। কম ব্যাকল্যাশ সঠিক অবস্থান এবং পুনরাবৃত্তি নিশ্চিত করে।যেহেতু দিক পরিবর্তন বা বিপরীত গতির সময় ন্যূনতম হারানো গতি রয়েছেএটি এমন অ্যাপ্লিকেশনগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ যেখানে সঠিক এবং পুনরাবৃত্তিযোগ্য অবস্থান প্রয়োজন, যেমন পিক-এন্ড-প্লেস মেশিন এবং অপটিক্যাল সিস্টেম।
উচ্চ গতিশীল প্রতিক্রিয়াঃহাইব্রিড স্টেপার মোটর এবং বল স্ক্রু প্রক্রিয়াটির সংমিশ্রণ উচ্চ গতিশীল প্রতিক্রিয়া দেয়, যার অর্থ মোটর দ্রুত এবং সঠিকভাবে নিয়ন্ত্রণ সংকেতের পরিবর্তনগুলি অনুসরণ করতে পারে।এই প্রতিক্রিয়াশীলতা অ্যাপ্লিকেশনগুলির জন্য অপরিহার্য যা গতির দ্রুত পরিবর্তন জড়িত, দিক, বা অবস্থান, যেমন উচ্চ গতির যন্ত্রপাতি এবং গতিশীল গতি নিয়ন্ত্রণ সিস্টেম।
তাপীয় দক্ষতাঃহাইব্রিড বল স্ক্রু স্টেপার মোটরগুলি ভাল তাপ দক্ষতার জন্য ডিজাইন করা হয়েছে, যা অপারেশন চলাকালীন কার্যকর তাপ অপসারণের অনুমতি দেয়।এটি ওভারহিটিং প্রতিরোধ এবং স্থিতিশীল মোটর কর্মক্ষমতা নিশ্চিত করতে সাহায্য করে, এমনকি দীর্ঘস্থায়ী ব্যবহারের সময় বা কঠোর অ্যাপ্লিকেশনগুলিতেও।
ব্যয়-কার্যকর সমাধানঃহাইব্রিড বল স্ক্রু স্টেপার মোটর উচ্চ নির্ভুলতা এবং টর্ক প্রয়োজন অ্যাপ্লিকেশন জন্য একটি খরচ কার্যকর সমাধান প্রস্তাব। আরো জটিল এবং ব্যয়বহুল servo মোটর সিস্টেমের তুলনায়,হাইব্রিড স্টেপার মোটর কর্মক্ষমতা মধ্যে একটি ভারসাম্য প্রদানএগুলি প্রায়শই এমন অ্যাপ্লিকেশনগুলির জন্য পছন্দসই পছন্দ যেখানে গুণমান এবং কার্যকারিতায় আপস না করে ব্যয় একটি উল্লেখযোগ্য কারণ।
মোটর নির্বাচনের প্রয়োজনীয়তাঃ
✅চলাচল/মোন্টেশন দিক
