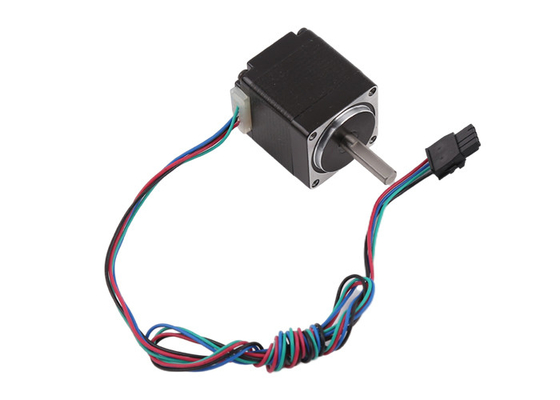

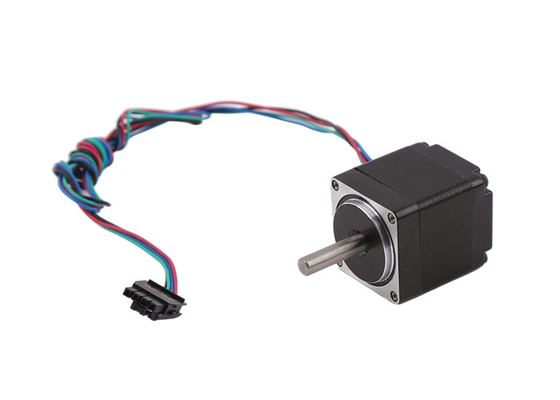

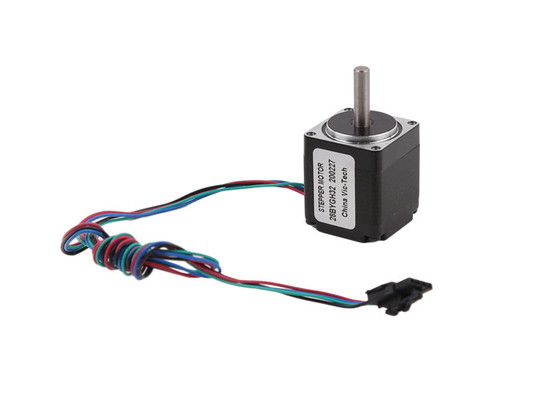

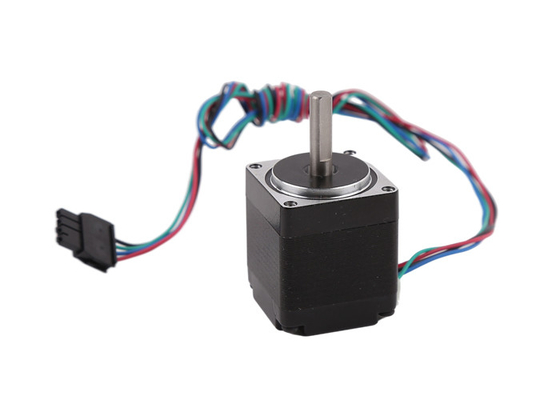

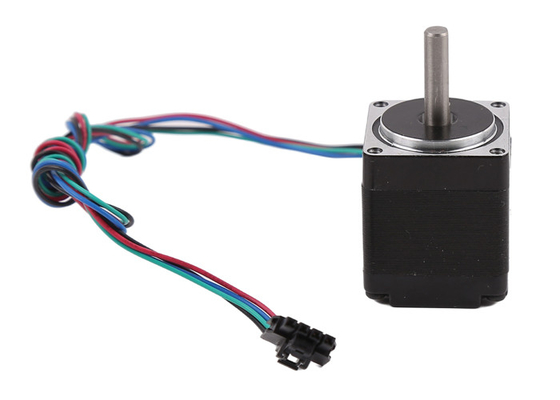

28mm আকার NEMA11 হাইব্রিড স্টেপার মোটর 1.8 ডিগ্রী স্টেপ কোণ D শ্যাফ্ট বিভিন্ন উচ্চতা
উৎপত্তি স্থল | চীন |
---|---|
পরিচিতিমুলক নাম | VIC-TECH |
সাক্ষ্যদান | RoHS |
মডেল নম্বার | ২৮এইচএস৩২ |
ন্যূনতম চাহিদার পরিমাণ | 1 একক |
মূল্য | $4-10/Unit |
প্যাকেজিং বিবরণ | পণ্যটি পার্ল কটন দিয়ে প্যাক করা হয়েছে, এবং বাইরের অংশটি একটি কার্টনে রয়েছে। |
ডেলিভারি সময় | নমুনা পেমেন্ট পাওয়ার পর 10 ~ 30 দিন |
পরিশোধের শর্ত | মানিগ্রাম, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড, টি/টি, এল/সি |
যোগানের ক্ষমতা | 100000\ ইউনিট/বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xমোটর প্রকার | হাইব্রিড স্টেপার মোটর | ধাপ কোণ | 1.8°/ধাপ |
---|---|---|---|
মোটরের আকারঃ | 28mm ((NEMA 11) | পর্যায় সংখ্যা | 2 পর্যায় (বাইপোলার) |
মোটর দৈর্ঘ্য | 32~51 মিমি | ন্যূনতম চাহিদার পরিমাণ | 1 একক |
লক্ষণীয় করা | NEMA11 হাইব্রিড স্টেপার মোটর,২৮ মিমি হাইব্রিড স্টেপার মোটর,D শ্যাফ্ট 1.8 ডিগ্রি স্টেপার মোটর |
বর্ণনা
এটি ২৮ মিমি আকারের (NEMA 11) হাইব্রিড স্টেপার মোটর ডি আউটপুট শ্যাফ্ট সহ।
ধাপের কোণ নিয়মিত 1.8°/ধাপ।
আমাদের বিভিন্ন উচ্চতা আছে যা আপনি বেছে নিতে পারেন, ৩২ মিমি থেকে ৫১ মিমি পর্যন্ত।
উচ্চতা বাড়ার সাথে সাথে মোটরটির টর্কও বেশি হয় এবং দামও বেশি হয়।
কোন উচ্চতা সবচেয়ে উপযুক্ত তা সিদ্ধান্ত নেওয়ার জন্য এটি গ্রাহকের প্রয়োজনীয় টর্ক এবং স্পেস উপর নির্ভর করে।
সাধারণভাবে, আমরা সর্বাধিক উত্পাদন করি এমন মোটরগুলি হ'ল বিপোলার মোটর ((৪ টি তারের), আমাদের কাছে ইউনিপোলার মোটরও উপলব্ধ, যদি গ্রাহকরা এই মোটরটি 6 টি তারের সাথে চালিত করতে চান ((৪ টি ফেজ) ।
পরামিতি
ধাপ কোণ (°) |
মোটর দৈর্ঘ্য (মিমি) |
টার্মিনাল টর্চ (g*cm) |
বর্তমান /পর্ব (এ/ফেজ) |
প্রতিরোধ (Ω/ফেজ) |
ইন্ডাক্ট্যান্স (এমএইচ/ফেজ) |
সংখ্যা লিডস |
ঘূর্ণন ইনার্সি (g*cm2) |
ওজন (কেজি) |
1.8 | 32 | 430 | 0.95 | 2.8 | 0.8 | 6 | 9 | 0.11 |
1.8 | 32 | 600 | 0.67 | 5.6 | 3.4 | 4 | 9 | 0.11 |
1.8 | 45 | 750 | 0.95 | 3.4 | 1.2 | 6 | 12 | 0.14 |
1.8 | 45 | 950 | 0.67 | 6.8 | 4.9 | 4 | 12 | 0.14 |
1.8 | 51 | 900 | 0.95 | 4.6 | 1.8 | 6 | 18 | 0.2 |
1.8 | 51 | 1200 | 0.67 | 9.2 | 7.2 | 4 | 18 | 0.2 |

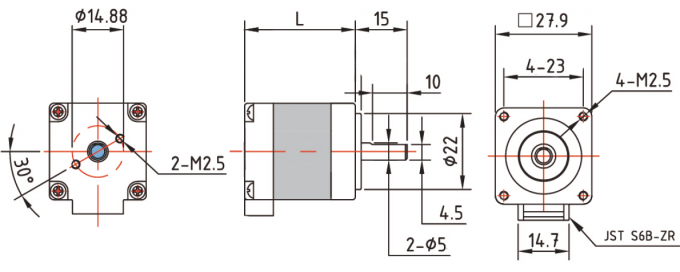

ডিজাইন অঙ্কন
হাইব্রিড স্টেপার মোটর সম্পর্কে
হাইব্রিড স্টেপার মোটর সাধারণত বর্গাকার আকৃতির হয় এবং একটি স্টেপার মোটর তার অনন্য বাইরের আকৃতি দ্বারা চিহ্নিত করা যেতে পারে।
একটি হাইব্রিড স্টেপার মোটরের 1.8° স্টেপ কোণ ((200 স্টেপ / বিপ্লব) বা 0.9° স্টেপ কোণ (400 স্টেপ / বিপ্লব) রয়েছে। স্টেপ কোণটি রোটরের স্তরগুলির দাঁতের সংখ্যা দ্বারা নির্ধারিত হয়।
একটি হাইব্রিড স্টেপার মোটর নামকরণের বিভিন্ন উপায় রয়েছেঃ
মেট্রিক ইউনিট (ইউনিটঃ মিমি) বা ইম্পেরিয়াল ইউনিট (ইউনিটঃ ইঞ্চি) দ্বারা
উদাহরণস্বরূপ, ৪২ মিমি মোটর = ১.৭ ইঞ্চি স্টেপার মোটর।
তাই ৪২ মিমি মোটরকে NEMA ১৭ মোটরও বলা যেতে পারে।
হাইব্রিড স্টেপার মোটরের নাম ব্যাখ্যাঃ
উদাহরণস্বরূপ, 42HS40 স্টেপার মোটরঃ
৪২ মানে ৪২ মিলিমিটার, তাই এটি একটি NEMA17 মোটর।
এইচএস মানে হাইব্রিড স্টেপার মোটর।
40 মানে উচ্চতা 40mm মোটর।
আমাদের কাছে গ্রাহকদের জন্য বিভিন্ন উচ্চতা রয়েছে, উচ্চতার সাথে, মোটরটির টর্ক বেশি, ওজন বেশি এবং দাম বেশি হবে।

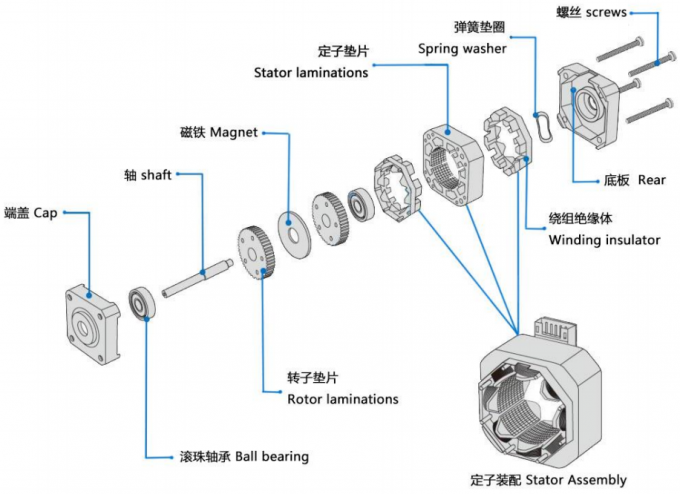

এখানে একটি সাধারণ হাইব্রিড স্টেপার মোটরের অভ্যন্তরীণ কাঠামো।
এনইএমএ স্টেপার মোটরগুলির মৌলিক কাঠামো
হাইব্রিড স্টেপার মোটরের প্রয়োগ
হাইব্রিড স্টেপার মোটরগুলির উচ্চ রেজোলিউশনের কারণে (প্রতি ঘূর্ণন প্রতি 200 বা 400 ধাপ), এগুলি উচ্চ নির্ভুলতার প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়, যেমনঃ
থ্রিডি প্রিন্টিং
শিল্প নিয়ন্ত্রণ (সিএনসি, স্বয়ংক্রিয় ফ্রেজিং মেশিন, টেক্সটাইল মেশিন)
কম্পিউটার পেরিফেরিয়াল
প্যাকিং মেশিন
এবং অন্যান্য স্বয়ংক্রিয় সিস্টেম যা উচ্চ নির্ভুলতা নিয়ন্ত্রণ প্রয়োজন।
হাইব্রিড স্টেপার মোটর সম্পর্কে নোট
গ্রাহকদের প্রথমে স্টেপার মোটর নির্বাচন করুন, তারপরে বিদ্যমান স্টেপার মোটরের উপর ভিত্তি করে ড্রাইভার নির্বাচন করুন নীতি অনুসরণ করা উচিত
হাইব্রিড স্টেপিং মোটর চালানোর জন্য পূর্ণ-পদক্ষেপ ড্রাইভিং মোডটি ব্যবহার না করা ভাল, এবং পূর্ণ-পদক্ষেপ ড্রাইভিংয়ের অধীনে কম্পন আরও বড়।
হাইব্রিড স্টেপার মোটর কম গতির অনুষ্ঠানের জন্য আরও উপযুক্ত। আমরা গতি 1000 rpm অতিক্রম না (6666PPS 0.9 ডিগ্রী এ), 1000-3000PPS (0.9 ডিগ্রী মধ্যে পছন্দসই) সুপারিশএবং এটি একটি গিয়ারবক্স সঙ্গে সংযুক্ত করা যেতে পারে এটি এর গতি হ্রাসমোটরটি উচ্চ কার্যকারিতা এবং উপযুক্ত ফ্রিকোয়েন্সিতে কম শব্দ করে।
ঐতিহাসিক কারণে, শুধুমাত্র নামমাত্র 12V ভোল্টেজ সহ মোটর 12V ব্যবহার করে। ডিজাইন অঙ্কন উপর অন্যান্য নামমাত্র ভোল্টেজ মোটর জন্য সবচেয়ে উপযুক্ত ড্রাইভিং ভোল্টেজ নয়।গ্রাহকদের তাদের নিজস্ব প্রয়োজনের উপর ভিত্তি করে উপযুক্ত ড্রাইভিং ভোল্টেজ এবং উপযুক্ত ড্রাইভার নির্বাচন করা উচিত.
যখন মোটরটি উচ্চ গতি বা বড় লোডের সাথে ব্যবহৃত হয়, তখন এটি সাধারণত সরাসরি কাজের গতিতে শুরু হয় না। আমরা ধীরে ধীরে ফ্রিকোয়েন্সি এবং গতি বাড়ানোর পরামর্শ দিই। দুটি কারণেঃ প্রথমত,মোটর ধাপ হারায় না, এবং দ্বিতীয়ত, এটি গোলমাল হ্রাস করতে পারে এবং অবস্থান সঠিকতা উন্নত করতে পারে।
মোটরটি কম্পন অঞ্চলে কাজ করা উচিত নয় ((৬০০ পিপিএসের নিচে) । যদি এটি ধীর গতিতে ব্যবহার করা হয় তবে ভোল্টেজ, বর্তমান পরিবর্তন করে বা কিছু ডিম্পিং যুক্ত করে কম্পন সমস্যা হ্রাস করা যেতে পারে।
যখন মোটর 600PPS (0.9 ডিগ্রী) এর নিচে কাজ করে, তখন এটি ছোট বর্তমান, বড় ইন্ডাক্ট্যান্স এবং কম ভোল্টেজ দ্বারা চালিত হওয়া উচিত।
একটি বড় ইনার্টি মোমন্টের সাথে লোডগুলির জন্য, একটি বড় আকারের মোটর নির্বাচন করা উচিত।
যখন উচ্চতর নির্ভুলতার প্রয়োজন হয়, তখন এটি গিয়ারবক্স যুক্ত করে, মোটরের গতি বাড়িয়ে বা উপবিভাজন ড্রাইভিং ব্যবহার করে সমাধান করা যেতে পারে। এছাড়াও একটি 5-ফেজ মোটর ((একধারার মোটর) ব্যবহার করা যেতে পারে,কিন্তু পুরো সিস্টেমের দাম তুলনামূলকভাবে ব্যয়বহুলতাই খুব কমই ব্যবহার করা হয়।
স্টেপার মোটরের আকারঃ
আমরা বর্তমানে 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) হাইব্রিড স্টেপার মোটর আছে। আমরা প্রথম মোটর আকার নির্ধারণ করার পরামর্শ, তারপর অন্যান্য পরামিতি নিশ্চিত,যখন আপনি একটি হাইব্রিড স্টেপার মোটর নির্বাচন করেন.
কাস্টমাইজেশন পরিষেবা
আমরা মোটরের উপর কাস্টমাইজেশন পরিষেবা সরবরাহ করি যার মধ্যে লিড তারের সংখ্যা ((৪ টি তারের / 6 টি তারের / 8 টি তারের), কয়েল প্রতিরোধের, তারের দৈর্ঘ্য এবং রঙ, এছাড়াও আমাদের গ্রাহকদের চয়ন করার জন্য একাধিক উচ্চতা রয়েছে।
নিয়মিত আউটপুট শ্যাফ্টটি ডি শ্যাফ্ট, যদি গ্রাহকদের লিড স্ক্রু শ্যাফ্টের প্রয়োজন হয় তবে আমরা লিড স্ক্রুগুলিতে কাস্টমাইজেশন পরিষেবা সরবরাহ করি এবং আপনি লিড স্ক্রু টাইপ এবং শ্যাফ্টের দৈর্ঘ্য সামঞ্জস্য করতে পারেন।
নীচের ছবিটি ট্রাপিজয়েডাল লিড স্ক্রু সহ একটি সাধারণ হাইব্রিড স্টেপার মোটর।
NEMA স্টেপার মোটরের ধরন
নেতৃত্বের সময় এবং প্যাকেজিং তথ্য
যদি আমাদের স্টক থাকে, আমরা 3 দিনের মধ্যে নমুনা পাঠাতে পারি।
যদি আমাদের স্টক নমুনা না থাকে তবে আমাদের সেগুলি উত্পাদন করতে হবে, উত্পাদন সময় প্রায় 20 ক্যালেন্ডার দিন।
ভর উত্পাদনের জন্য, নেতৃত্বের সময় অর্ডার পরিমাণের উপর নির্ভর করে।
অর্থ প্রদানের পদ্ধতি এবং অর্থ প্রদানের শর্তাবলী
নমুনার জন্য, সাধারণভাবে আমরা পেপাল বা আলিবাবা গ্রহণ করি।
ভর উৎপাদনের জন্য, আমরা টি/টি পেমেন্ট গ্রহণ করি।
নমুনার জন্য, আমরা উৎপাদন আগে পূর্ণ পেমেন্ট সংগ্রহ.
ভর উত্পাদনের জন্য, আমরা উত্পাদনের আগে 50% অগ্রিম অর্থ প্রদান গ্রহণ করতে পারি, এবং চালানের আগে বাকি 50% অর্থ প্রদান সংগ্রহ করতে পারি।
আমরা 6 বারের বেশি সহযোগিতা অর্ডার করার পরে, আমরা অন্যান্য পেমেন্ট শর্তাবলী যেমন A / S (দেখার পর) নিয়ে আলোচনা করতে পারি
