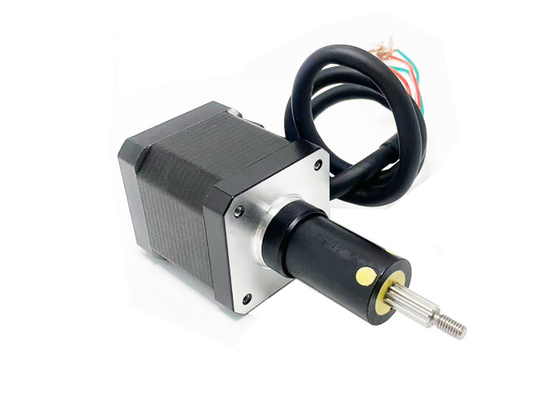

নেমা 17 (42 মিমি) হাইব্রিড স্টেপার মোটর, বাইপোলার, 4-লিড, ACME লিড স্ক্রু, স্টেপ অ্যাঙ্গেল 1.8° ,দীর্ঘ জীবন, উচ্চ কার্যক্ষমতা।
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | VIC-TECH |
| সাক্ষ্যদান | RoHS |
| মডেল নম্বার | VSM42HSM |
| ন্যূনতম চাহিদার পরিমাণ | 1 একক |
| মূল্য | $24~$68/Unit |
| প্যাকেজিং বিবরণ | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ, বা কাস্টমাইজ করা যেতে পারে |
| ডেলিভারি সময় | 15-30 কাজের দিন |
| পরিশোধের শর্ত | ওয়েস্টার্ন ইউনিয়ন, টি/টি, এল/সি, মানিগ্রাম |
| যোগানের ক্ষমতা | 1000000 ইউনিট/বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| মোটর আকার | 42 মিমি | ধাপ কোণ | 1.8° |
|---|---|---|---|
| ভোল্টেজ (V) | 2.6/ 2/2.5 | বর্তমান (A) | 1.5/2.5 |
| প্রতিরোধ (ওহমস) | 1.8 / 0.8/1 | আবেশ (mH) | 1.8/2.8/ 4.6 |
| সীসা তারের | 4 | শহর | চ্যাংঝো |
পণ্যের বর্ণনা
Nema 17 (42mm) হাইব্রিড স্টেপার মোটর, বিপোলার, 4-লিড, ACME লিড স্ক্রু, স্টেপ এঙ্গেল 1.8 °,দীর্ঘ জীবন, উচ্চ কর্মক্ষমতা।
এই ৪২ মিমি হাইব্রিড স্টেপার মোটরটি তিনটি ধরণের পাওয়া যায়ঃ বাহ্যিকভাবে চালিত, থ্রান্স-অক্সিস এবং থ্রান্স-ফিক্সড-অক্সিস। আপনি আপনার নির্দিষ্ট প্রয়োজন অনুযায়ী চয়ন করতে পারেন।
বর্ণনাঃ
|
পণ্যের নাম |
৪২ মিমি হাইব্রিড স্টেপার মোটর |
|
মডেল |
VSM42HSM |
|
প্রকার |
হাইব্রিড স্টেপার মোটর |
|
ধাপ কোণ |
1.8° |
|
ভোল্টেজ (V) |
২/২/৬/৩3 |
|
বর্তমান (এ) |
1.৫/২5 |
|
প্রতিরোধ (ওহম) |
0.৮/১/৮/২2 |
|
ইন্ডাক্ট্যান্স (এমএইচ) |
1.৮/২/৮/৪6 |
| সীসা তার | 4 |
|
মোটরের দৈর্ঘ্য (মিমি) |
৩৪/৪৮/৪৬ |
| পরিবেশে তাপমাত্রা | -২০°সি ~ +৫০°সি |
| তাপমাত্রা বৃদ্ধি | ৮০ হাজার ম্যাক্স. |
| ডিলেক্ট্রিক শক্তি | 1mA Max. @ 500V, 1KHz, 1 সেকেন্ড। |
| আইসোলেশন প্রতিরোধের | 100MΩ মিনিট @500Vdc |
সার্টিফিকেশনঃ
বৈদ্যুতিক পরামিতিঃ
| মোটরের আকার |
ভোল্টেজ / ফেজ (V) |
বর্তমান / ফেজ (A) |
প্রতিরোধ / ফেজ (Ω) |
ইন্ডাক্ট্যান্স / ফেজ (এমএইচ) |
সংখ্যা সীসা তার |
রোটার ইনার্টি (জি.সি.এম)2) |
মোটর ওজন (জ) |
মোটর দৈর্ঘ্য L (মিমি) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
লিড স্ক্রু স্পেসিফিকেশন এবং পারফরম্যান্স প্যারামিটারঃ
|
ব্যাসার্ধ (মিমি) |
লিড (মিমি) |
ধাপ (মিমি) |
স্বয়ংক্রিয় লকিং ফোর্স বন্ধ (এন) |
| 6.35 | 1.27 | 0.00635 | 150 |
| 6.35 | 3.175 | 0.015875 | 40 |
| 6.35 | 6.35 | 0.03175 | 15 |
| 6.35 | 12.7 | 0.0635 | 3 |
| 6.35 | 25.4 | 0.127 | 0 |
দ্রষ্টব্যঃ আরও সীসা স্ক্রু স্পেসিফিকেশন জন্য, আমাদের সাথে যোগাযোগ করুন।
VSM42HSM স্ট্যান্ডার্ড বাহ্যিক মোটর রূপরেখা অঙ্কনঃ
নোটঃ
সীসা স্ক্রু দৈর্ঘ্য কাস্টমাইজ করা যাবে
কাস্টমাইজড যন্ত্রপাতি লিড স্ক্রু শেষে কার্যকর
৪২ মিমি হাইব্রিড স্টেপার মোটর স্ট্যান্ডার্ড ক্যাপিটিভ মোটর রূপরেখা অঙ্কনঃ
নোটঃ
কাস্টমাইজড যন্ত্রপাতি লিড স্ক্রু শেষে কার্যকর
|
স্ট্রোক এস (মিমি) |
মাত্রা A (মিমি) |
মাত্রা B (মিমি) | |||
| L = ৩৪ | L = ৪০ | L = ৪৮ | L = ৬০ | ||
| 12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
| 19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
| 25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
| 31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
| 38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
| 50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
| 63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
42 মিমি হাইব্রিড স্টেপার মোটর স্ট্যান্ডার্ড মাধ্যমে-স্থির মোটর রূপরেখা অঙ্কনঃ
নোটঃ
সীসা স্ক্রু দৈর্ঘ্য কাস্টমাইজ করা যাবে
কাস্টমাইজড যন্ত্রপাতি লিড স্ক্রু শেষে কার্যকর
গতি এবং থ্রাস্ট কার্ভঃ
42 সিরিজ 34mm মোটর দৈর্ঘ্য দ্বিধারক চপার ড্রাইভ
১০০% বর্তমান পালস ফ্রিকোয়েন্সি এবং থ্রাস্ট কার্ভ (Φ6.35mm লিড স্ক্রু)
42 সিরিজ 40mm মোটর দৈর্ঘ্য দ্বিধারক Chopper ড্রাইভ
১০০% বর্তমান পালস ফ্রিকোয়েন্সি এবং থ্রাস্ট কার্ভ (Φ6.35mm লিড স্ক্রু)
| সীসা (মিমি) | রৈখিক গতি (মিমি/সেকেন্ড) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
| 6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
| 12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
পরীক্ষার অবস্থাঃ
হেলিকপ্টার ড্রাইভ, কোন র্যাম্পিং, অর্ধেক মাইক্রো-স্টিপিং, ড্রাইভ ভোল্টেজ 40V
42 সিরিজ 48mm মোটর দৈর্ঘ্য দ্বিধারক চপার ড্রাইভ
১০০% বর্তমান পালস ফ্রিকোয়েন্সি এবং থ্রাস্ট কার্ভ (Φ6.35mm লিড স্ক্রু)
42 সিরিজ 60 মিমি মোটর দৈর্ঘ্য দ্বিধারক Chopper ড্রাইভ
১০০% বর্তমান পালস ফ্রিকোয়েন্সি এবং থ্রাস্ট কার্ভ (Φ6.35mm লিড স্ক্রু)
| সীসা (মিমি) | রৈখিক গতি (মিমি/সেকেন্ড) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
| 6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
| 12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
পরীক্ষার অবস্থাঃ
হেলিকপ্টার ড্রাইভ, কোন র্যাম্পিং, অর্ধেক মাইক্রো-স্টিপিং, ড্রাইভ ভোল্টেজ 40V
প্রয়োগের ক্ষেত্রঃ
অটোমেশন সরঞ্জাম:42 মিমি হাইব্রিড স্টেপার মোটরগুলি স্বয়ংক্রিয় প্যাকেজিং মেশিন, স্বয়ংক্রিয় উত্পাদন লাইন, মেশিন সরঞ্জাম এবং মুদ্রণ সরঞ্জাম সহ বিভিন্ন স্বয়ংক্রিয় সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।তারা যথার্থ গতি এবং নির্ভরযোগ্যতা জন্য অটোমেশন সরঞ্জাম প্রয়োজনীয়তা পূরণ করতে সঠিক অবস্থান নিয়ন্ত্রণ এবং উচ্চ টর্ক আউটপুট প্রদান.
থ্রিডি প্রিন্টার:৪২ মিমি হাইব্রিড স্টেপার মোটরগুলি 3 ডি প্রিন্টারগুলিতে একটি মূল ভূমিকা পালন করে। উচ্চ-নির্ভুল অবস্থান নিয়ন্ত্রণের জন্য মুদ্রণ মাথা চালাতে এবং সুনির্দিষ্ট মুদ্রণ অপারেশনগুলি উপলব্ধি করতে এগুলি ব্যবহৃত হয়।এই মোটর ভাল অবস্থান সঠিকতা এবং নির্ভরযোগ্যতা প্রদান, যা থ্রিডি প্রিন্টারের পারফরম্যান্স এবং মুদ্রণের গুণমান উন্নত করতে সহায়তা করে।
মেডিকেল ডিভাইস:৪২ মিমি হাইব্রিড স্টেপার মোটরগুলি চিকিত্সা ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়। উদাহরণস্বরূপ, মেডিকেল ইমেজিং সরঞ্জামগুলিতে (যেমন, সিটি স্ক্যানার, এক্স-রে মেশিন),এই মোটরগুলি ঘোরানো প্ল্যাটফর্ম এবং চলন্ত অংশগুলি নিয়ন্ত্রণ করতে ব্যবহৃত হয়এছাড়া, সার্জিক্যাল রোবট, সিরিং এবং স্বয়ংক্রিয় নমুনা প্রক্রিয়াকরণের মতো মেডিকেল ডিভাইসে সঠিক অবস্থান নিয়ন্ত্রণের জন্যও এগুলি ব্যবহার করা হয়।
রোবোটিক্স:৪২ মিমি হাইব্রিড স্টেপার মোটরগুলি রোবোটিকসে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এগুলি রোবট জয়েন্টগুলি চালানোর জন্য ব্যবহার করা যেতে পারে, উচ্চ নির্ভুল অবস্থান নিয়ন্ত্রণ এবং টর্ক আউটপুট সরবরাহ করে।রোবোটিক্স অ্যাপ্লিকেশন শিল্প রোবট অন্তর্ভুক্ত, সার্ভিস রোবট এবং মেডিকেল রোবট।
অটোমোটিভ:৪২ মিমি হাইব্রিড স্টেপার মোটরগুলির অটোমোটিভ সরঞ্জামগুলিতে অ্যাপ্লিকেশন রয়েছে। এগুলি অটোমোবাইলের অভ্যন্তরে বিভিন্ন নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়, যেমন অটোমোবাইল আসন সামঞ্জস্য, উইন্ডো উত্তোলন এবং হ্রাস,এবং ব্যাকভিউ মিরর সমন্বয়এই মোটরগুলি অটোমোটিভ সরঞ্জামগুলির সঠিক অপারেশন নিশ্চিত করার জন্য উচ্চ-নির্ভুল অবস্থান নিয়ন্ত্রণ এবং নির্ভরযোগ্য পারফরম্যান্স সরবরাহ করে।
স্মার্ট হোম এবং কনজিউমার ইলেকট্রনিক্সঃ42 মিমি হাইব্রিড স্টেপার মোটরগুলি স্মার্ট হোম এবং ভোক্তা ইলেকট্রনিক্সে ব্যবহৃত হয়। এগুলি স্মার্ট দরজা লক, ক্যামেরা হেড, স্মার্ট পর্দা, রোবোটিক ভ্যাকুয়াম ক্লিনার ইত্যাদি ডিভাইসে ব্যবহার করা যেতে পারে।সঠিক অবস্থান নিয়ন্ত্রণ এবং গতি ফাংশন প্রদান করতে.
উপরের অ্যাপ্লিকেশনগুলি ছাড়াও, 42 মিমি হাইব্রিড স্টেপার মোটরগুলি টেক্সটাইল সরঞ্জাম, সুরক্ষা পর্যবেক্ষণ সিস্টেম, স্টেজ আলোর নিয়ন্ত্রণ,এবং অন্যান্য এলাকায় যা সঠিক অবস্থান নিয়ন্ত্রণ এবং নির্ভরযোগ্য কর্মক্ষমতা প্রয়োজনসামগ্রিকভাবে, 42 মিমি হাইব্রিড স্টেপার মোটরগুলির একাধিক শিল্পে বিস্তৃত অ্যাপ্লিকেশন রয়েছে।
উপকারিতা:
নিম্ন গতিতে টর্কঃ৪২ মিমি হাইব্রিড স্টেপার মোটরগুলি কম গতিতে দুর্দান্ত টর্ক পারফরম্যান্স প্রদর্শন করে। তারা উচ্চ ধরে রাখার টর্ক তৈরি করতে পারে, যা তাদের খুব কম গতিতেও মসৃণভাবে শুরু এবং পরিচালনা করতে সক্ষম করে।এই বৈশিষ্ট্য তাদের সঠিক নিয়ন্ত্রণ এবং ধীর গতির প্রয়োজন অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে, যেমন রোবোটিক্স, অটোমেশন সরঞ্জাম এবং চিকিৎসা সরঞ্জাম।
পজিশনিং সঠিকতাঃএই মোটরগুলি উচ্চ অবস্থানের নির্ভুলতা প্রদান করে। তাদের সূক্ষ্ম ধাপের রেজোলিউশনের সাথে, তারা সুনির্দিষ্ট অবস্থান এবং সঠিক গতি নিয়ন্ত্রণ অর্জন করতে পারে।এটি এমন অ্যাপ্লিকেশনগুলিতে অত্যন্ত গুরুত্বপূর্ণ যেখানে সঠিক অবস্থান নির্ধারণের প্রয়োজন হয়যেমন সিএনসি মেশিন, থ্রিডি প্রিন্টার এবং পিক-এন্ড-প্লেস সিস্টেম।
স্বয়ংক্রিয়ভাবে লক করার ক্ষমতাঃহাইব্রিড স্টেপার মোটরগুলির একটি স্ব-লকিং ক্ষমতা রয়েছে যখন রোলিংগুলি শক্তিযুক্ত হয় না। এর অর্থ তারা শক্তি খরচ ছাড়াই তাদের অবস্থান বজায় রাখতে পারে,যা এমন অ্যাপ্লিকেশনে সুবিধাজনক যেখানে পাওয়ার ছাড়াই অবস্থান বজায় রাখা প্রয়োজনযেমনঃ রোবোটিক আর্ম বা পজিশনার।
খরচ-কার্যকরঃ42 মিমি হাইব্রিড স্টেপার মোটরগুলি অনেক অ্যাপ্লিকেশনের জন্য একটি ব্যয়বহুল সমাধান সরবরাহ করে। অন্যান্য ধরণের মোটরের তুলনায়, যেমন সার্ভো মোটরগুলি, এগুলি সাধারণত আরও সাশ্রয়ী মূল্যের। অতিরিক্তভাবে,তাদের নিয়ন্ত্রণ ব্যবস্থার সরলতা এবং ফিডব্যাক সেন্সরগুলির অনুপস্থিতি তাদের খরচ-কার্যকারিতাকে অবদান রাখে.
অপারেটিং স্পিডের বিস্তৃত পরিসীমাঃএই মোটরগুলি খুব কম গতি থেকে তুলনামূলকভাবে উচ্চ গতি পর্যন্ত বিস্তৃত গতিতে কাজ করতে পারে। তারা ভাল গতি নিয়ন্ত্রণ সরবরাহ করে এবং মসৃণ ত্বরণ এবং হ্রাস অর্জন করতে পারে।গতি নিয়ন্ত্রণে এই নমনীয়তা বিভিন্ন গতির প্রয়োজনীয়তার সাথে অ্যাপ্লিকেশনগুলির জন্য তাদের উপযুক্ত করে তোলে.
কমপ্যাক্ট আকারঃ৪২ মিমি ফর্ম ফ্যাক্টরটি একটি স্টেপার মোটরের জন্য তুলনামূলকভাবে কমপ্যাক্ট আকারের প্রতিনিধিত্ব করে।এটি কমপ্যাক্ট এবং হালকা ডিজাইন প্রয়োজন যে স্থান-সংকুচিত অ্যাপ্লিকেশন বা সরঞ্জাম মধ্যে একীভূত করা সহজ করে তোলে.
নির্ভরযোগ্যতা এবং দীর্ঘায়ুঃহাইব্রিড স্টেপার মোটরগুলি তাদের নির্ভরযোগ্যতা এবং স্থায়িত্বের জন্য পরিচিত। তারা ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তার সাথে দীর্ঘ সময়ের জন্য অবিচ্ছিন্নভাবে কাজ করার জন্য ডিজাইন করা হয়েছে।
মোটর নির্বাচনের প্রয়োজনীয়তাঃ
✅চলাচল/মোন্টেশন দিক
